Unità principale Ring o sottostazione box: di cosa ha bisogno il tuo progetto?

Nei progetti di distribuzione da 10-35 kV, l'unità principale ad anello (RMU) e la sottostazione box sono spesso menzionate nella stessa revisione del progetto. Poiché entrambi sono compatti e costruiti in fabbrica, a volte vengono trattati come opzioni concorrenti. Non lo sono. La decisione si riduce a una domanda sul nodo che stai progettando: questo punto deve abbassare la tensione e distribuire energia a bassa tensione, o deve solo commutare, sezionare e collegare le linee?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), che produce entrambe le linee di prodotti, definisce di seguito il confine pratico.

I. Due lavori diversi

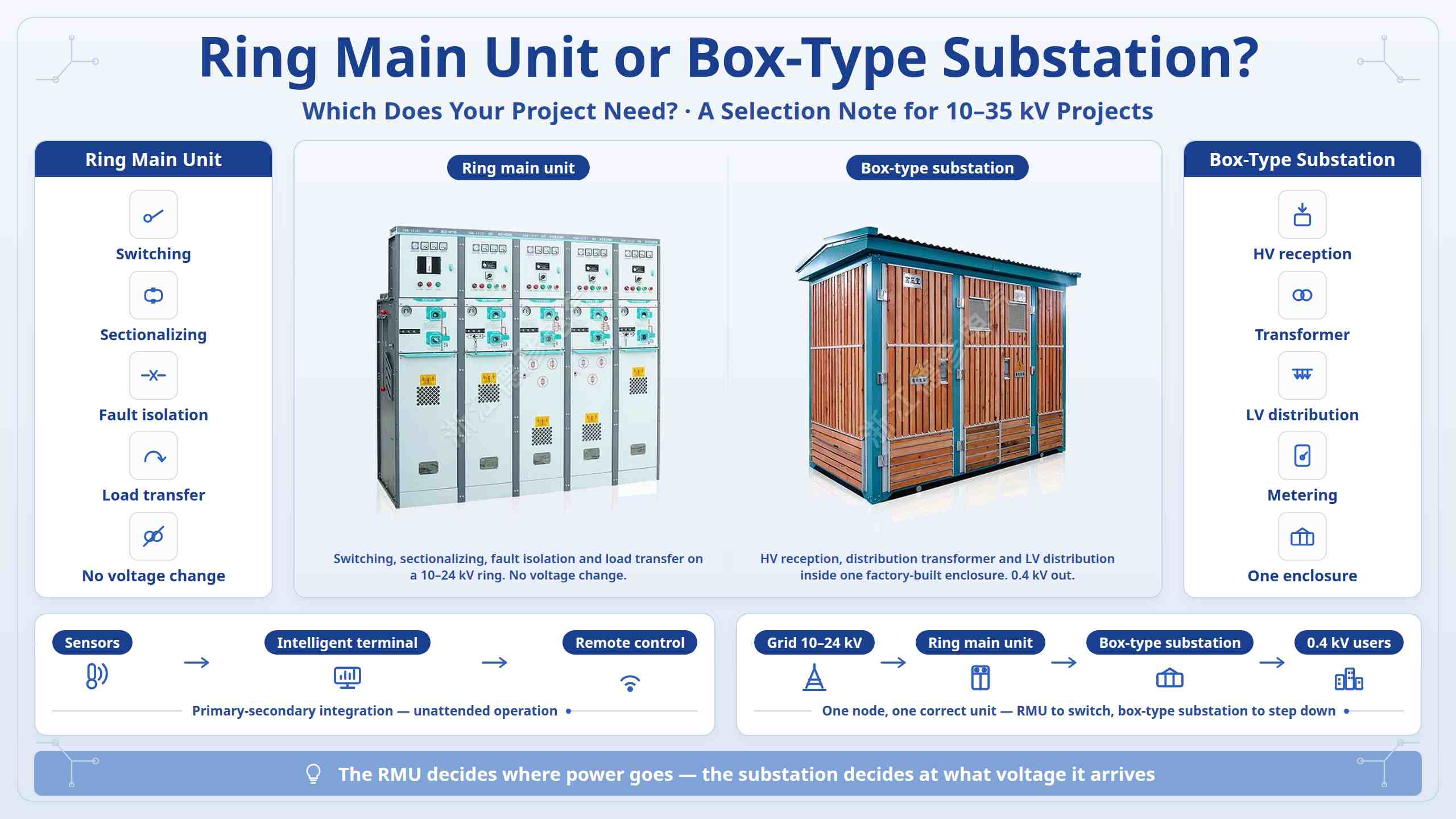

Un'unità principale ad anello è un quadro con involucro metallico utilizzato nelle reti ad anello di media tensione da 10-24 kV. I suoi componenti interni sono sezionatori di carico, sezionatori di terra e fusibili. Effettua operazioni di commutazione, sezionamento di linea, isolamento dei guasti e trasferimento del carico, in modo che un guasto su una sezione del cavo possa essere interrotto senza interrompere l'alimentazione al resto dell'anello. Non cambia la tensione.

Una sottostazione a scatola integra la ricezione dell'energia ad alta tensione, un trasformatore di distribuzione e la distribuzione dell'energia a bassa tensione, insieme a contatori e recinzione, in un'unica struttura mobile in acciaio completamente chiusa. È prefabbricato in fabbrica, consegnato come un'unità intera e la sua produzione è energia a bassa tensione per gli utenti finali.

In una riga: una RMU decide dove va il potere; una sottostazione box decide a quale tensione arriva e come viene distribuita.

II. Abbinare il modello al tuo scenario

Rinnovamento dei cavi urbani con alimentazione ad anello a doppia alimentazione e nessuna richiesta locale di riduzione per un RMU. I punti di carico che necessitano di potenza in uscita di 0,4 kV (quartieri residenziali, officine, zone commerciali, stazioni di ricarica) richiedono una sottostazione di tipo box. I siti all'aperto, stretti, umidi o polverosi preferiscono un RMU isolato in gas, il cui serbatoio sigillato resiste alla condensa, alla polvere e alla nebbia salina con molte meno ispezioni. I progetti fotovoltaici, di stoccaggio e di ricarica utilizzano entrambi: sottostazioni box step-up e armadi collegati alla rete gestiscono la conversione e la connessione alla rete, mentre le RMU isolate in gas gestiscono la raccolta e la commutazione all'interno di un ingombro controllato.

III. Nella maggior parte dei progetti lavorano insieme

All'interno di molte sottostazioni box, le unità di ingresso e uscita ad alta tensione sono esse stesse unità principali ad anello con sezionatori di carico. L'RMU è il componente di commutazione; la sottostazione è l'involucro che aggiunge trasformazione e distribuzione a bassa tensione attorno ad esso. Il confine è quindi pratico piuttosto che competitivo: se un nodo si limita a commutare e sezionalizzare, specificare una RMU; se deve anche dimettersi e distribuire, specificare una cabina di tipo box; e se anche quella stazione fa parte di una rete ad anello, le due vengono specificate insieme. L'attuale direzione principale per entrambi è l'integrazione primario-secondario: sensori e unità di monitoraggio all'interno dell'armadio, abbinati a un terminale di distribuzione intelligente esterno, che consente il caricamento dei dati in tempo reale, la localizzazione e l'isolamento automatico dei guasti, il controllo della commutazione remota e il funzionamento non presidiato.

IV. Cosa verificare prima di confermare il modello

Stabilire innanzitutto se la rete è ad anello radiale o a doppia alimentazione: solo questo determina se è necessaria una RMU. Successivamente verificare la tensione nominale (10/24/35kV), la corrente nominale e la corrente di interruzione di cortocircuito con impostazioni di protezione coordinate; condizioni del sito tra cui spazio, umidità, polvere, nebbia salina e grado di protezione, con apparecchiature antideflagranti conformi a GB 50058 ove richiesto; e requisiti di carico come capacità del trasformatore, circuiti in uscita e possibile trasferimento. Valutare innanzitutto il costo rispetto al costo del ciclo di vita: le apparecchiature isolate in aria sono adatte ai siti interni asciutti con personale di manutenzione dedicato, mentre le apparecchiature isolate in gas costano di più in anticipo ma riducono la manutenzione in siti esterni o difficili da ispezionare.
