Invertitore per macchina trafilatrice

Deyan Electric è un fornitore elettrico industriale professionale, che fornisce soluzioni affidabili e un buon vantaggio di prezzo, coprendo i mercati europei e americani. Il suo inverter LNC860L per macchina trafilatrice ha un controllo avanzato della tensione e una qualità stabile. Adatto per l'acquisto all'ingrosso, è adatto all'industria dei fili e dei cavi, garantendo un funzionamento costante.

Invia richiesta

Descrizione del prodotto

La serie LNC860L di convertitori di frequenza dedicati alle macchine trafilatrici non solo possiede tutte le caratteristiche ad alte prestazioni dei convertitori di frequenza vettoriali 8605, ma può anche ottenere il controllo della tensione ad anello chiuso e il controllo della tensione ad anello aperto, soddisfacendo vari requisiti di avvolgimento e svolgimento. Dispone di un modello matematico integrato per il controllo e i supporti dell'avvolgimento della tensione calcolo automatico del diametro del rotolo. Può essere ampiamente utilizzato in settori quali fili e cavi, lavorazione di fogli metallici, avvolgimento, trafilatura di fili metallici e trafilatura di fili di plastica. Questo inverter per macchina trafilatrice è standard - dotato di una funzione di comunicazione 485 e un'unità di frenatura è standard - equipaggiata per una potenza di 22 kW e inferiore. Intervallo di potenza: 0,75 kW-400 kW-380 V.

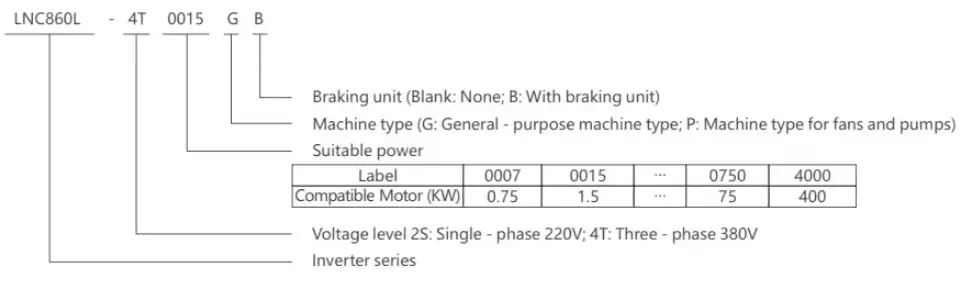

Significato del modello

LNC860L Inverter for Wire-Drawing Machine

Caratteristiche del prodotto

▲ Controllo vettoriale ad alte prestazioni, coppia elevata a bassa frequenza e uscita stabile

▲Supporta vari encoder: incrementale ABZ, incrementale U e risolutore

▲ Ampio ingresso di tensione, regolazione automatica della tensione di uscita (AR), nessun arresto in caso di perdita di potenza momentanea, con maggiore adattabilità

▲Supporta il controllo della tensione ad anello chiuso e il controllo della tensione ad anello aperto

▲ Modello matematico integrato per il controllo della tensione dell'avvolgimento, supporta il calcolo automatico del diametro del rotolo

▲ Avvio regolare, funzionamento stabile e tensione costante

▲Rilevamento automatico della rottura del filo, compensazione automatica dell'inerzia

▲ La combinazione di sistemi di avvolgimento e svolgimento può condividere il bus CC, risparmiando energia elettrica

▲ Algoritmo PID avanzato integrato, con risposta rapida, forte adattabilità e facile debug

▲16 - controllo della velocità a gradini, il semplice PLC realizza un controllo logico multifunzione come impostazione di temporizzazione, velocità costante e direzione

▲ L'interfaccia di comunicazione RS485 integrata supporta il protocollo Modbus

▲ Molteplici funzioni di protezione: sovratensione, sovracorrente, sovraccarico, surriscaldamento, ecc

Istruzioni sulla targhetta

MODELLO:	LNC860L-4T0037GB/4T0055PB
ENERGIA:	3,7KW 9A/5,5KW 13A
INGRESSO:	3PH CA 380 V 50 HZ/60 HZ
PRODUZIONE:	3PH ACOV-380V OHZ-400HZ
SN:	Codice a barre

Elenco dei tipi di macchine

Modello convertitore di frequenza	Capacità di potenza (kVA)	Corrente in ingresso (A)	Corrente di uscita (A)	Motore applicabile (chilowatt)
Alimentazione monofase:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Alimentazione trifase:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Specifiche tecniche

Articolo		Specifica
Caratteristiche di controllo	Frequenza di uscita	0-500Hz
	Frequenza portante	0,8kHz~12kHz La frequenza portante può essere regolata automaticamente in base alle caratteristiche del carico
	Risoluzione della frequenza di uscita	0,01 Hz
	Modalità di controllo	Controllo vettoriale ad anello aperto (SVC) Controllo V/F Controllo vettoriale ad anello chiuso (FVC)
	Caratteristiche di coppia	Con la compensazione della coppia e la compensazione dello scorrimento, la coppia iniziale può raggiungere il 150% a 0,5 Hz
	Precisione del controllo della coppia	±5%(CVF)
	Criterio di intervento per la prevenzione dello stallo	Impostato come percentuale della corrente nominale, compreso tra il 20% e il 250%
	Intervallo di regolazione della velocità	1:100(SVC) 1:1000(FVC)
	Precisione della stabilizzazione della velocità	±0,5%(SVC) ±0,02%(FVC)
	Capacità di sovraccarico	150%della corrente di uscita nominale per un minuto
	Curva V/F	Quattro modalità: lineare; multipunto; separazione V/f completa; separazione V/f incompleta
	Curva di accelerazione e decelerazione	Modalità di accelerazione e decelerazione lineare o con curva a S; quattro tempi di accelerazione e decelerazione; intervallo di tempi di accelerazione e decelerazione 0,1 ~ 6500,0 s
	Frenatura CC	Frequenza di frenatura CC: 0,00 Hz ~ frequenza massima. Tempo di frenatura: 0,0 s ~ 60,0 s, valore corrente dell'azione di frenatura: 0,0% ~ 100,0%
	Controllo della corsa	Intervallo di frequenza jog: 0,00 Hz~frequenza massima, tempo di accelerazione e decelerazione jog 0,1 s~6500,0 s
	PLC semplice, funzionamento a velocità multi-step	È possibile ottenere un funzionamento fino a 16 velocità tramite il PLC integrato o i terminali di controllo
	PID integrato	Può facilmente realizzare il sistema di controllo a circuito chiuso di controllo del processo
	Regolazione automatica della tensione (AVR)	Quando la tensione della rete cambia, può mantenere automaticamente una tensione di uscita costante
	Funzione di limitazione rapida della corrente	Ridurre al minimo i guasti da sovracorrente e proteggere il normale funzionamento del convertitore di frequenza
Caratteristiche operative	Canale di comando operativo	Tre canali: dati dal pannello operativo, dati dai terminali di controllo, dati dalla porta di comunicazione seriale. Può essere commutato in vari modi
	Sorgente di frequenza	Dieci sorgenti di frequenza: fornite dalla manopola del pannello, fornite dal pannello operativo, fornite dalla tensione analogica, fornite dalla corrente analogica, fornite dalla comunicazione RS485, che può essere commutata in vari modi
	Sorgente di frequenza ausiliaria	Dieci sorgenti di frequenza ausiliaria. Può ottenere in modo flessibile la sintonizzazione fine della frequenza ausiliaria e la sintesi di frequenza
	Terminali di ingresso	Sei terminali di ingresso digitale, uno dei quali può essere utilizzato come ingresso a impulsi ad alta velocità. Due canali di ingresso analogici, Al1: intervallo di ingresso 0~+10 V, Al2: intervallo di ingresso 0~+10 V/0-20 mA
	Terminali di uscita	Un terminale di uscita a impulsi ad alta velocità, che emette segnali a onda quadra da OkHz ~ 50kHz, che può realizzare l'uscita di quantità fisiche come la frequenza impostata e la frequenza di uscita Un terminale di uscita digitale Un terminale di uscita relè Due terminali di uscita analogici: OV~10 V/0-20 mA, che può indicare l'uscita dei segnali di frequenza di uscita/corrente/tensione/comando di frequenza/velocità di rotazione/fattore di potenza
	Funzione di protezione	Rilevamento di cortocircuito del motore all'accensione, protezione da perdita di fase in ingresso e in uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento, protezione da sovraccarico, ecc.
Ferro da stiro	Luogo di applicazione	All'interno, non direttamente esposto alla luce solare, privo di polvere, gas corrosivi, gas infiammabili, nebbia d'olio, vapore acqueo, acqua gocciolante o sale, ecc.
	Altitudine	Meno di 1000 metri
	Umidità ambientale	-10℃~+40℃(Quando la temperatura ambiente è compresa tra 40℃~50℃, è necessaria un'operazione di declassamento)
	Umidità	Meno del 95% di umidità relativa, senza condensa di gocce d'acqua
	Vibrazione	Meno di 5,9 m/s²(0,6 g)
	Temperatura di conservazione	-20℃~+60℃
