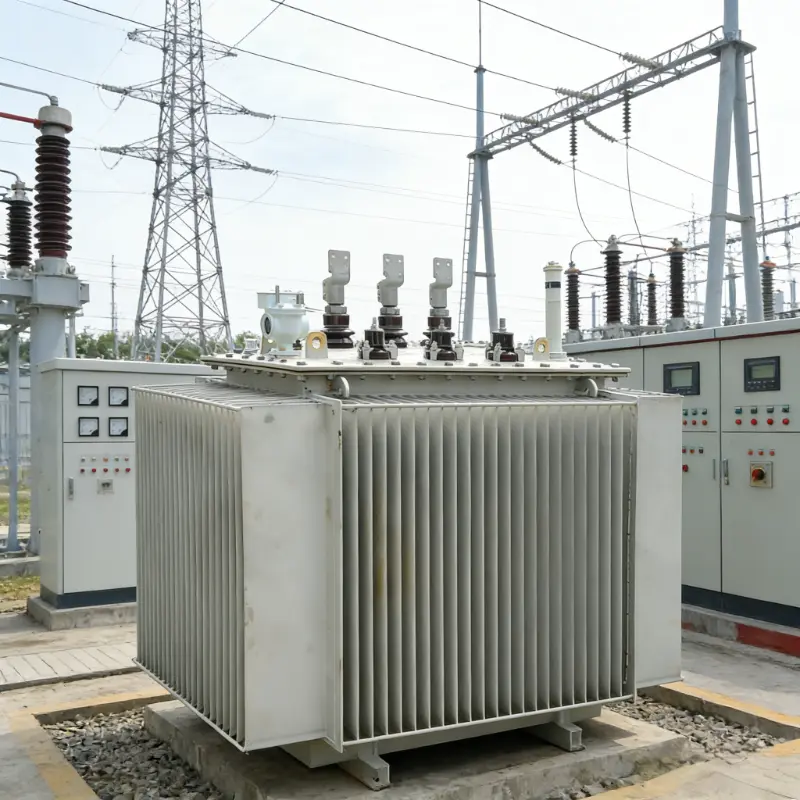

Come possiamo riparare un malfunzionamento del trasformatore di distribuzione?

Fallimenti nella distribuzionetrasformatoriin genere derivano da diversi fattori, tra cui progettazione e produzione, ambiente operativo e standard di manutenzione. Per aiutarti a comprendere rapidamente i problemi principali e le contromisure, la tabella seguente riassume i guasti comuni, i punti di prevenzione lato utente e le soluzioni tecniche fornite dai produttori:

Guasti negli avvolgimenti e negli isolamenti

Sovraccarico, impatto della corrente di cortocircuito, invecchiamento dell'isolamento/ingresso di umidità, difetti di fabbricazione

Test regolari della resistenza di isolamento, evitare sovraccarichi prolungati, prevenire cortocircuiti sul lato secondario

Utilizzare avvolgimenti in rame ad alta conduttività, materiali isolanti di alta qualità; implementare il monitoraggio online del gas idrogeno per l’allarme tempestivo

Fallimenti fondamentali

Punti di messa a terra multipli, isolamento in lamiera di acciaio al silicio danneggiato

Ispezione della rimozione del nucleo per rimuovere corpi estranei, metodo dell'impulso di corrente CC per eliminare i punti di messa a terra

Migliora la struttura centrale e i processi di isolamento dei morsetti, garantisce un fissaggio sicuro durante il trasporto

Tocca Errori del Changer

Contatto scarso, erosione del contatto, regolazione manuale impropria

Condurre ispezioni regolari; operare solo da personale qualificato

Fornire trasformatori di distribuzione commutabili sotto carico per la regolazione automatica della tensione sotto carico

Boccola e perdita di olio

Invecchiamento delle guarnizioni, flashover delle boccole in porcellana, difetti di saldatura o di assemblaggio

Pulire le boccole, ispezionare le guarnizioni, riparare o sostituire le guarnizioni nei punti di perdita

Migliorare la progettazione delle guarnizioni (ad esempio, sfere di gomma, flange), migliorare le tecniche di saldatura dei serbatoi

Sovratensioni e fulmini

Sovratensione da fulmine, risonanza del sistema

Installare e testare regolarmente gli scaricatori di sovratensione

Ottimizzare la progettazione dell'avvolgimento per la resistenza alle sovratensioni, fornire schemi di coordinamento della protezione da sovratensione

Errori negli accessori e nella connessione

Surriscaldamento dei giunti che trasportano corrente, anomalie del sistema di raffreddamento

Effettuare misurazioni regolari della temperatura a infrarossi e serrare i punti di connessione

Utilizzare bulloni strutturali antiallentamento, connessioni crimpate, fornire sistemi di raffreddamento efficienti

Approfondimenti sulla soluzione principale del produttore

Per quanto riguarda le soluzioni tecniche nella tabella precedente, due progressi chiave meritano un esame più approfondito:

1.  Trasformatori di distribuzione sotto carico (OLTCDT): rappresentano una direzione tecnologica significativa. I trasformatori tradizionali richiedono la regolazione manuale della tensione durante le interruzioni di corrente. Al contrario, i VRDT dotati di commutatori sotto carico stabilizzano automaticamente la tensione entro intervalli standard (ad esempio ±10%) senza interrompere l'alimentazione. Ciò li rende particolarmente adatti per regioni con significative fluttuazioni di tensione o utenti industriali sensibili alla qualità dell'energia.

2.  Monitoraggio delle condizioni e tecnologia di allarme rapido: passaggio da ispezioni periodiche passive a manutenzione predittiva proattiva. Ad esempio, il monitoraggio continuo del contenuto di idrogeno nell’olio del trasformatore costituisce uno degli indicatori più sensibili per rilevare il surriscaldamento o il degrado dell’isolamento in fase iniziale, consentendo avvisi con settimane o mesi di anticipo. Alcuni dispositivi di monitoraggio avanzati ora integrano il monitoraggio multiparametrico di idrogeno, umidità, temperatura e altro ancora.

Raccomandazioni complete per la prevenzione e la gestione

Oltre all’adozione di nuove tecnologie, la gestione quotidiana standardizzata rimane fondamentale:

Rigorosi test pre-messa in servizio: includono ispezioni visive, controlli dell'integrità delle guarnizioni e test elettrici come la misurazione della resistenza di isolamento utilizzando megaohmmetri.

Manutenzione operativa standardizzata:

Gestione del carico: monitoraggio dei carichi trifase per prevenire gravi squilibri prolungati.

Controllo ambientale: mantenere un ambiente di installazione asciutto, ventilato e pulito.

Dispositivi di protezione: garantire la corretta configurazione e funzionalità degli scaricatori di sovratensione, dei fusibili sul lato alta/bassa tensione o degli interruttori automatici.

Stabilire un sistema di manutenzione professionale: migliorare la formazione del personale, affinare i protocolli di ispezione e manutenzione periodica e prendere in considerazione la possibilità di stabilire registri sulle condizioni delle apparecchiature.

Sintesi e approccio decisionale

Quando selezioni le soluzioni, segui questa logica

1.  Protezione di base: indipendentemente dall'età del trasformatore, garantire un ambiente di installazione solido e configurare correttamente i dispositivi di protezione da sovracorrente e contro i fulmini.

2.  Aggiornamenti proattivi: per carichi critici e di grande importanza o aree con tensione instabile, investire in trasformatori di distribuzione con commutatore sotto carico migliora sostanzialmente la qualità dell'alimentazione.

3.  Previsione intelligente: per trasformatori di grandi dimensioni, critici o obsoleti, investire in sistemi di monitoraggio delle condizioni online (ad esempio, monitoraggio del gas idrogeno) consente la manutenzione predittiva, una strategia efficace per prevenire interruzioni non pianificate.

Se potessi condividere scenari applicativi specifici (ad esempio, impianti industriali generali, data center sensibili, aree montuose remote), livelli di tensione e intervalli di capacità dei tuoi trasformatori, il team elettrico di Deyan può fornire analisi più personalizzate
