Quale unità principale ad anello a livello di tensione dovrebbe essere selezionata per i progetti EPC di distribuzione?

In vari progetti di distribuzione EPC di appalti generali, la Ring Main Unit (RMU) funge da componente principale ad alta tensione delle sottostazioni package e delle sottostazioni box-type. La scelta del livello di tensione determina direttamente la stabilità, la conformità e il costo del progetto dell'intera soluzione di distribuzione dell'energia, ed è anche una preoccupazione tecnica chiave per gli ingegneri degli appalti EPC nella fase di progettazione preliminare. Molti appaltatori generali EPC sollevano una domanda già nella fase iniziale della richiesta: quale unità principale dell'anello di tensione dovrebbe essere scelta per i progetti EPC di distribuzione?

Situato a Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.è specializzata nella ricerca e sviluppo e nella produzione di apparecchiature di distribuzione dell'energia a media tensione. Forniamo unità principali ad anello con isolamento solido ecologiche e conformi allo standard IEC con isolamento in gas SF6, sottostazioni package box di stile europeo, sottostazioni prefabbricate a cabina e una gamma completa di apparecchiature di distribuzione dell'energia. Serviamo da tempo clienti globali di contratti generali EPC e forniamo soluzioni di selezione RMU personalizzate per diversi progetti di distribuzione.

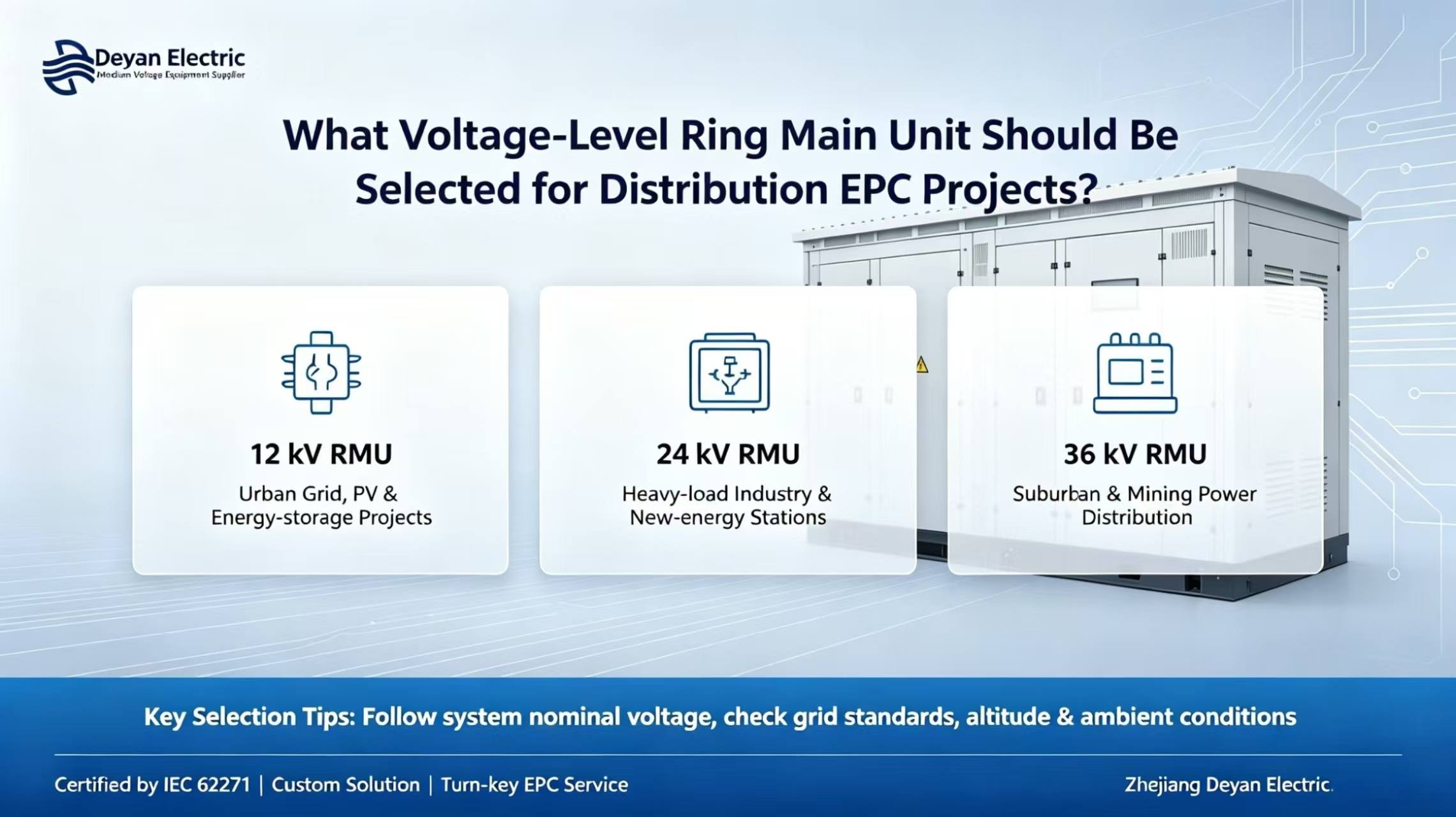

Riferimento per la selezione del livello di tensione dell'anello principale dell'unità principale nei progetti EPC di distribuzione

12 kV (sistema da 10 kV)

L'unità principale ad anello da 12 kV è il modello tradizionale ampiamente adottato nei progetti EPC di distribuzione globale. Viene ampiamente applicato nel rinnovamento della rete di distribuzione urbana, nella distribuzione di energia nei parchi industriali, nella connessione alla rete fotovoltaica e di accumulo di energia e nelle sottostazioni di piccole e medie dimensioni. Caratterizzata da un'elevata modularità e costi controllabili, questa RMU si adatta alla maggior parte delle architetture di alimentazione ad anello convenzionali, con opzioni di corrente di tenuta al cortocircuito di 20 kA/25 kA. È anche la specifica più frequentemente richiesta per i progetti EPC.

24 kV

Le unità principali ad anello da 24 kV vengono utilizzate principalmente per zone industriali con carichi maggiori e distanze di trasmissione di energia più lunghe, nonché per stazioni di raccolta di nuova energia. Rispetto alla soluzione a 12 kV, riduce le perdite di linea e gli investimenti sulle sezioni dei cavi, rendendolo adatto a progetti di appalto generale EPC di grande capacità. Richiede gradi di isolamento delle apparecchiature più elevati e un design strutturale rinforzato dell'armadio, e il suo costo complessivo è superiore a quello di un'unità principale ad anello da 12 kV.

36 kV (sistema da 33 kV)

Le unità principali ad anello da 36 kV vengono utilizzate per reti di distribuzione suburbane a lunga distanza, aree minerarie su larga scala e lavori EPC di alimentazione elettrica a lunga distanza. Rientrando nella categoria di distribuzione a media-alta tensione, vengono generalmente utilizzati insieme a sottostazioni integrate di grande capacità e impongono requisiti più elevati in termini di isolamento, protezione dall'arco interno e test di accettazione in fabbrica (FAT).

Principio di selezione principale:La tensione nominale dell'unità principale dell'anello sarà determinata in base alla tensione nominale del sistema del progetto, anziché semplicemente in base alla capacità del trasformatore. I clienti EPC devono prima confermare gli standard della rete locale, i parametri di cortocircuito del sistema, l'altitudine del progetto, la temperatura ambiente e le condizioni di umidità prima di finalizzare la tensione nominale dell'unità principale dell'anello.

Considerazioni aggiuntive per la selezione delle apparecchiature del progetto EPC

Oltre al livello di tensione, gli appaltatori generali EPC devono prestare attenzione anche agli standard di prodotto, all'adattabilità ambientale e alla capacità di consegna del set completo quando acquistano le unità principali dell'anello:

Requisiti di certificazione:I prodotti devono essere conformi agli standard internazionali della serie IEC 62271. Saranno disponibili serie complete di rapporti di prova di tipo e certificati CE per supportare la revisione dei disegni del progetto e il test di accettazione in fabbrica.

Adattabilità ambientale:Sono disponibili personalizzazioni per grado di protezione outdoor IP54, sistemi di controllo della temperatura anticondensa e rivestimenti anticorrosione per aree costiere, per adattarsi a condizioni operative complesse come alta temperatura, elevata umidità e alta quota.

Soluzioni di supporto complete:Deyan Electric è in grado di fornire unità principali ad anello autonome, nonché soluzioni chiavi in ​​mano di sottostazioni integrate che combinano RMU, trasformatori e armadi a bassa tensione. La consegna tramite uno sportello unico riduce i costi di comunicazione per i clienti EPC derivanti dall'approvvigionamento multilaterale e dal coordinamento per la messa in servizio.

Aggiornamento intelligente:I terminali intelligenti FTU sono opzionali per realizzare funzioni di localizzazione dei guasti e monitoraggio remoto, adatti a progetti EPC di reti di distribuzione intelligenti e connessione alla rete di nuova energia.

Conclusione

La selezione del livello di tensione è il passaggio principale per la definizione delle specifiche dell'unità principale dell'anello. Una selezione impropria può innescare gravi rischi come la mancata accettazione della rete, il sovraccarico delle apparecchiature e il ritardo del progetto. Vantando un team tecnico professionale di ingegneria elettrica, Zhejiang Deyan Electric Co., Ltd. è in grado di fornire servizi di selezione della tensione dell'unità principale dell'anello e progettazione dello schema primario sulla base dei disegni di progetto EPC e delle specifiche della rete locale. La personalizzazione dell'ODM è supportata per fornire soluzioni di distribuzione dell'energia a media tensione stabili e affidabili per progetti EPC di distribuzione globale.
