Selezione della sottostazione: una decisione chiave che incide sull'affidabilità dell'alimentazione elettrica e sugli investimenti nel progetto

A fronte dell’avanzamento degli obiettivi “Dual Carbon” e dell’accelerazione della costruzione del nuovo sistema energetico, l’energia fotovoltaica distribuita, i sistemi di stoccaggio dell’energia e le pile di ricarica sono stati collegati alla rete su larga scala, favorendo progressi più rapidi nel rinnovamento della rete elettrica urbana e in nuovi progetti energetici. In quanto hub principale per la conversione e la distribuzione dell'energia, le sottostazioni opportunamente selezionate determinano direttamente l'affidabilità dell'alimentazione, gli investimenti nella costruzione e i costi di funzionamento e manutenzione a lungo termine. Tra tutti i tipi, le sottostazioni a scatola integrano la ricezione dell'energia ad alta tensione, il trasformatore step-down e la distribuzione dell'energia a bassa tensione in un'unica unità. Prefabbricate in fabbrica e consegnate come unità intera, rappresentano attualmente la soluzione di sottostazione compatta più adottata.

I. Valore funzionale fondamentale delle sottostazioni

1. Conversione di tensione e raccolta di potenza:Converte la tensione di rete in tensione di distribuzione lato utente e si occupa della raccolta step-up, della connessione alla rete e dell'erogazione di energia per nuovi progetti energetici come gli impianti fotovoltaici ed eolici.
2. Distribuzione dell'energia e alimentazione del circuito:Agendo come hub di distribuzione dell'energia, distribuisce l'elettricità a vari carichi tra cui quartieri residenziali, zone commerciali, fabbriche e stazioni di ricarica.
3. Protezione e controllo:Interrompe e isola rapidamente i circuiti durante i guasti da cortocircuito e sovraccarico per prevenire l'escalation dei guasti e proteggere la sicurezza delle apparecchiature e del personale.
4. Funzionamento non presidiato e O&M intelligente:Abbinato ai sistemi di automazione integrati del microcomputer, supporta il caricamento remoto dei dati, l'allarme automatico dei guasti e il controllo di accensione/spegnimento remoto.

II. Classificazione dei tipi di sottostazioni principali

1. Sottostazioni tradizionali di ingegneria civile

Sono caratterizzati da grande capacità e forte espandibilità, ma comportano lunghi cicli di costruzione, ampia occupazione del territorio e investimenti elevati. Sono adottati principalmente per le stazioni hub regionali e i principali nodi della rete.

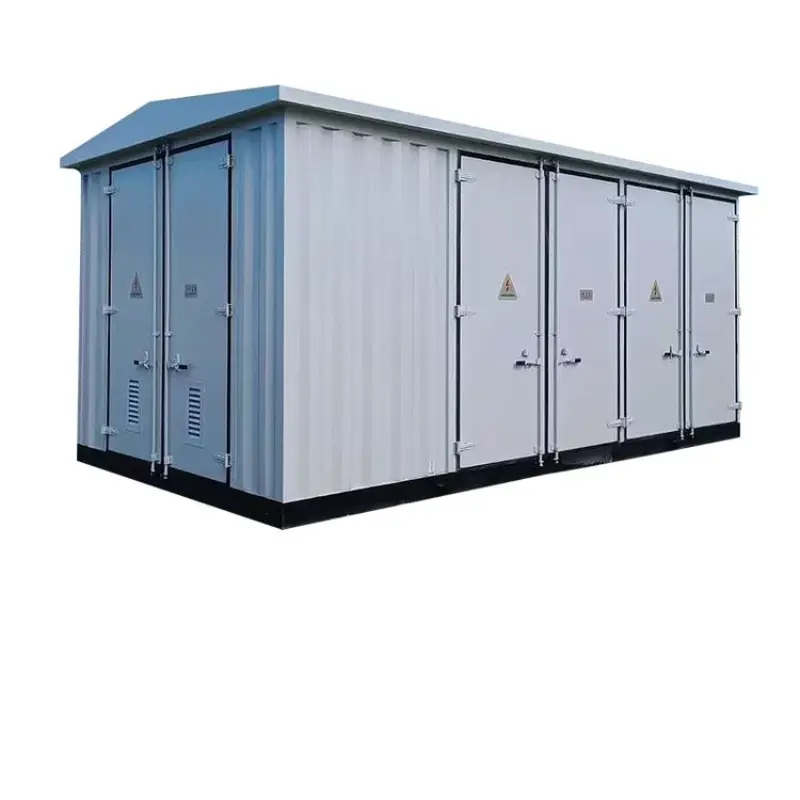

2. Sottostazioni box-type (tipi europei e americani)

I quadri ad alta tensione, i trasformatori e i dispositivi di distribuzione a bassa tensione sono integrati all'interno di un armadio con struttura in acciaio mobile completamente chiuso. Prefabbricati in fabbrica e pronti per l'installazione immediata, occupano piccole superfici e consentono una rapida costruzione. Il design completamente isolato elimina i rischi di scosse elettriche e l'intera stazione funziona senza olio. Il loro limite risiede nella capacità relativamente limitata delle singole unità, che le rende adatte per il rinnovamento della rete urbana, i parchi industriali, le comunità residenziali e i progetti temporanei di fornitura di energia.

3. Sottostazioni cabinate prefabbricate

Le cabine modulari sono prefabbricate in stabilimenti e assemblate in cantiere. Con un'elevata integrazione e un design ricollocabile, sono caratterizzati da cicli di costruzione brevi e sono ampiamente utilizzati in nuove centrali elettriche, progetti di stoccaggio dell'energia, trasporto ferroviario e altre opere di ingegneria.

III. Upgrade intelligente: soluzioni complete per sottostazioni non presidiate

L'industria generalmente promuove soluzioni integrate che combinano apparecchiature primarie e sistemi secondari intelligenti, integrati con sistemi di automazione integrati con microcomputer, terminali di distribuzione intelligenti, nonché unità di monitoraggio della temperatura e delle scariche parziali. Questi sistemi realizzano il caricamento remoto in tempo reale dei dati operativi, l'allarme e il posizionamento automatico dei guasti, il controllo della commutazione remota e l'allarme tempestivo di condizioni anomale.

Nota: i componenti secondari intelligenti sono parti di supporto acquistate.Deyan elettricoè responsabile della progettazione strutturale dell'armadio, dell'assemblaggio completo delle apparecchiature primarie, dell'integrazione del cablaggio e della messa in servizio complessiva prima della consegna.

IV. Fattori chiave da considerare nella scelta della sottostazione

• Scenari applicativi e caratteristiche di carico:Le reti di distribuzione urbana, i parchi industriali e le nuove centrali energetiche hanno profili di domanda distinti.
• Occupazione del territorio e condizioni ambientali:Per le aree urbane con vincoli di spazio si preferiscono sottostazioni box o cabine prefabbricate; per ambienti costieri con elevata umidità e nebbia salina sono richiesti gradi di protezione più elevati.
• Equilibrio tra ciclo edilizio e investimenti:Le sottostazioni di ingegneria civile richiedono cicli lunghi e investimenti elevati, mentre le sottostazioni box-type e con cabine prefabbricate possono essere messe in servizio rapidamente. Il costo dell'intero ciclo di vita deve essere calcolato in modo esaustivo.
• Parametri elettrici e requisiti ambientali:La capacità del trasformatore, il potere di interruzione in cortocircuito, il grado di protezione, nonché i requisiti per il funzionamento senza olio e l'isolamento ecologico del gas devono essere verificati in conformità con le specifiche tecniche.

La selezione adeguata del tipo bilancia l'investimento iniziale e i costi di funzionamento e manutenzione a lungo termine, garantendo un funzionamento stabile delle apparecchiature per più di un decennio.
