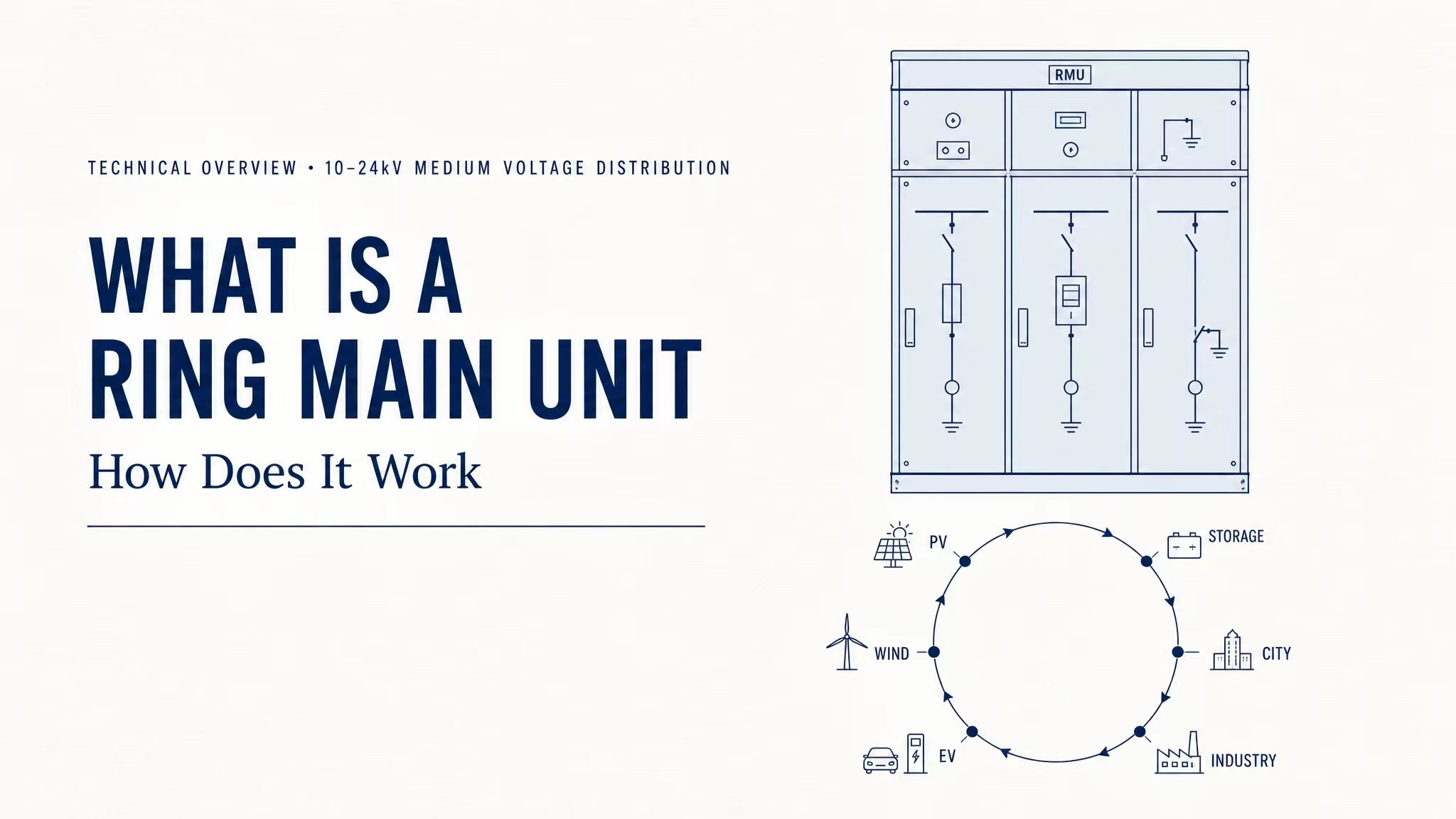

Che cos'è un'unità Ring‑Main e come funziona

Nel rinnovamento dei cavidotti urbani, nel sostegno alla distribuzione di energia per la nuova energia e nei progetti di alimentazione elettrica per comunità residenziali e parchi industriali,Anello unità principali(RMU) fungono da quadro principale nelle reti di distribuzione ad anello di media tensione da 10-24 kV. Grazie alla struttura compatta dell'armadio, ai gruppi di interruttori di carico affidabili e alla modalità di alimentazione ad anello flessibile, le RMU sono diventate apparecchiature tradizionali per la distribuzione di energia esterna, l'adattamento di sottostazioni box e la distribuzione di energia di condotte sotterranee. Questo documento fornisce un'introduzione dettagliata che copre i principi di funzionamento di base dell'apparecchiatura, i cinque vantaggi principali, i siti applicabili, l'ispezione e la manutenzione di routine, nonché la tendenza tecnica delle nuove RMU ecologiche isolate in gas nel settore, soddisfacendo le parole chiave di ricerca comuni nel settore elettrico.

I. Principio di funzionamento fondamentale

L'alimentazione ad anello si riferisce alla formazione di un circuito di alimentazione ad anello chiuso collegando più cavi ad alta tensione da un'estremità all'altra. Dotate di componenti interni tra cui sezionatori, sezionatori di terra e fusibili, le RMU controllano la connessione e la disconnessione delle linee dei cavi all'interno del circuito.

Quando si verifica un cortocircuito o un danno al cavo su una sezione della rete ad anello, l'RMU può disconnettere rapidamente il segmento difettoso. I circuiti acustici possono ancora trasmettere energia in modo bidirezionale, evitando interruzioni di corrente in tutta l'area e migliorando notevolmente la stabilità dell'alimentazione delle reti di distribuzione urbana: questa è la sua funzione principale che lo distingue dai normali quadri elettrici ad alta tensione.

II. Cinque caratteristiche principali del prodotto

1. Design compatto dell'armadio per risparmiare spazio di installazione
Con una struttura modulare integrata, il suo volume complessivo è molto più piccolo rispetto ai tradizionali quadri elettrici ad alta tensione. Può essere installato direttamente nelle cinture verdi stradali, nei pozzetti dei cavi e nelle anguste sale di distribuzione dell'energia sotterranee, rendendolo ideale per i punti di distribuzione dell'energia all'aperto con poco spazio nelle città.

2. Diversi mezzi isolanti opzionali con eccezionali prestazioni di sicurezza
Il mercato offre vari tipi, tra cui prodotti isolati in gas SF6, ecologici con aria secca, prodotti con isolamento solido e prodotti con isolamento in aria. La struttura dell'armadio completamente sigillata è impermeabile e antipolvere con un grado di protezione IP67, resistente all'erosione da pioggia, sabbia, umidità e nebbia salina costiera per il funzionamento all'aperto 24 ore su 24.

3. Alimentatore ad anello con isolamento rapido dei guasti
Supporta la commutazione dell'anello a doppia alimentazione. Una volta che si verifica un guasto su un singolo ramo, l'unità blocca e isola istantaneamente il guasto senza interrompere l'alimentazione agli altri utenti, rendendola indispensabile per il potenziamento e il rinnovamento della rete elettrica nelle vecchie aree urbane.

4. Struttura semplice con prestazioni esenti da manutenzione a lungo termine
I componenti interni delle RMU isolate in gas sono esenti dall'ossidazione causata dall'aria ambiente, riducendo il carico di lavoro di ispezione giornaliero. Gli interruttori di carico meccanici vantano un'elevata durata e possono sopportare operazioni di commutazione frequenti.

5. Supporto per l'aggiornamento intelligente tramite l'integrazione primaria-secondaria
Le nuove RMU intelligenti sono dotate di terminali sensore per monitorare a distanza la temperatura, la pressione del gas e i segnali di guasto della linea. Compatibili con i sistemi back-end delle reti intelligenti, consentono il funzionamento non presidiato e gli allarmi automatici di guasto, allineandosi con il trend di trasformazione intelligente della distribuzione dell'energia.

III. Principali scenari applicativi

● Rinnovamento dei cavi sotterranei nei vecchi quartieri urbanie reti ad anello di distribuzione di energia esterna lungo le strade comunali

● Unità di distribuzione dell'energia ad alta tensione per quartieri residenziali e complessi commercialie parcheggi sotterranei

● Armadi elettrici in entrata e in uscitaall'interno di sottostazioni box

● Distribuzione dell'energia connessa alla rete da 10 kVper centrali fotovoltaiche e progetti di accumulo distribuito di energia

● Supportare sistemi di alimentazione elettrica per parchi industriali, zone industriali, minieree infrastrutture autostradali

● Punti di fornitura di energia elettrica ad anello all'aperto nelle strade costiere, nelle città e nelle aree rurali;gli armadi anticorrosione si adattano agli ambienti operativi difficili

IV. Metodi di manutenzione giornaliera standard

1. Ispezionare regolarmente l'esterno dell'armadioper ammaccature, corrosione o guarnizioni di tenuta invecchiate/danneggiate sulle ante degli armadi; riparare la vernice scheggiata per prevenire la ruggine e l'ingresso di acqua.

2. Controllare periodicamente la pressione della camera del gasdi modelli isolati in gas e gestire tempestivamente gli allarmi di perdite di bassa pressione.

3. Testare ripetutamente le prestazioni di commutazione fluidedegli interruttori di carico e dei sezionatori di terra e rimuovere la polvere e i detriti accumulati all'interno dell'armadio.

4. Controllare la temperatura dei giunti dei caviper eliminare i pericoli nascosti come terminali di cablaggio allentati e surriscaldati.

5. Condurre regolari test di resistenza alla tensione di isolamentoe verificare il normale funzionamento dei terminali di monitoraggio intelligenti e degli indicatori di guasto.

V. Tendenza dello sviluppo del settore

Spinte dalla politica Dual Carbon, le RMU ecologiche con isolamento ad aria secca stanno guadagnando una popolarità diffusa. Sostituiscono il tradizionale esafluoruro di zolfo, gas serra, con aria pulita come mezzo isolante per prestazioni ambientali superiori. Nel frattempo, l’integrazione primaria-secondaria, la miniaturizzazione e l’intelligence sono diventate le principali direzioni del settore, e le RMU continuano a fornire un supporto affidabile per la costruzione di reti di distribuzione urbana intelligente.
