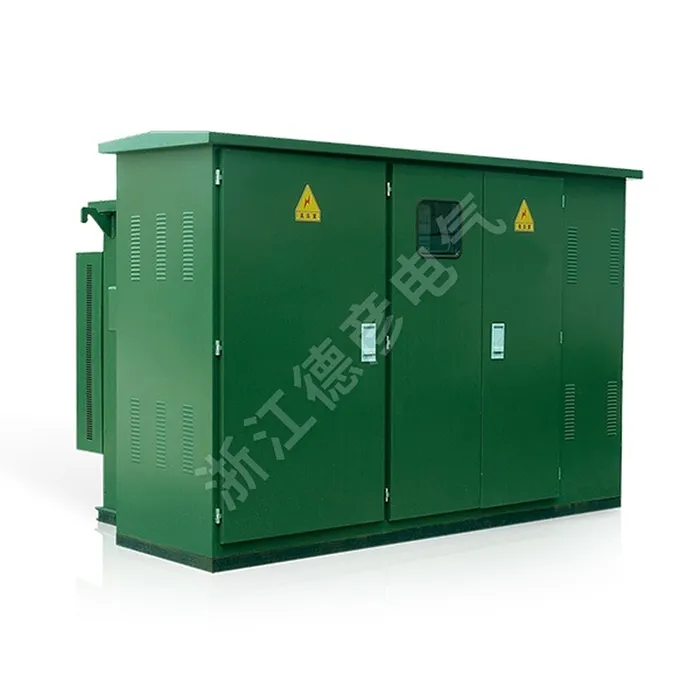

Sottostazione box-type prefabbricata in stile americano

Numero di serie

Nome

Unità

Specifiche tecniche

1

Tensione nominale

kv

10/0,4 (Alta pressione/Bassa pressione)

2

Tensione operativa massima

kv

12 (Lato alta tensione)

3

Frequenza nominale

Hz

50

4

Capacità nominale

KVA

50-1600

5

Tensione di resistenza alla frequenza industriale di 1 minuto

KV

35

6

Tensione impulsiva del fulmine

KV

75

7

Metodo di raffreddamento

Autoraffreddamento in bagno d'olio

8

Corrente di interruzione del fusibile di riserva ad alta tensione

kA

50

9

Corrente di interruzione del fusibile di inserzione

KA

2.5

10

Temperatura ambiente

℃

-35-+40

11

Aumento di temperatura consentito della bobina

k

65

12

Regolazione della tensione a vuoto

±5% o ±2 × 2,5%

13

Livello di rumore

dB

50

14

Grado di protezione

IP43

Capacità kVA

Voltaggio kV

Designazione del gruppo di connessione

Corrente a vuoto %

Corrente a vuoto %

Impedenza Voltaggio%

S9

S10

S11

Alta pressione

Bassa pressione

S9

S10

S11

S9

S9

S11

50

10±5% o ±2×2,5%

0.4

Dyn11o Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
