Cos'è il quadro elettrico? Funzione e tipi

La maggior parte delle volte, le persone non pensano ai sistemi invisibili dietro l’elettricità. Premi un interruttore e le luci funzionano, semplice. Ma nascosti sullo sfondo ci sono dispositivi che assicurano che non accada nulla di pericoloso. Quella cosa, o meglio quell'insieme di cose, si chiama quadro elettrico. Ora, se chiedi a dieci persone diverse cosa sono i quadri, è probabile che la maggior parte non ti darà una risposta diretta. Alcuni potrebbero dire “è la scatola dell’interruttore”, altri potrebbero semplicemente alzare le spalle. Ma la verità è che i quadri sono ovunque, da casa tua a una gigantesca centrale elettrica. È come una guardia del corpo per l’elettricità.

Cos'è il quadro elettrico?

Quindi, rendiamolo molto semplice. Il quadro è fondamentalmente il kit di apparecchiature elettriche che si prende cura dei circuiti. Possono essere interruttori, interruttori automatici, fusibili, isolatori, relè. Cadono tutti sotto questo ombrello. Quando qualcosa va storto in un sistema, agisce come un custode e impedisce al problema di diffondersi. Ecco perché, se chiedi cosa sono i quadri in una riga, potresti dire: è l'armatura di sicurezza dell'energia elettrica.

Le persone a volte usano invece la frase che cos'è un quadro elettrico, ma significa la stessa cosa. Se hai visto quegli armadi grigi in un seminterrato o in una sottostazione, si tratta di quadri elettrici. Al loro interno ci sono le parti che mantengono l'elettricità sicura da usare. A casa è piccolo. In un ospedale o in una fabbrica, è enorme. Ma è tutto basato sulla stessa idea.

Non è possibile separare le due parole: quadro e protezione. Vanno di pari passo. La protezione è il motivo principale per cui esistono i quadri. In caso di sovraccarico o guasto, la protezione entra immediatamente in funzione. Pensa alle porte tagliafuoco in un edificio: un'area potrebbe avere fumo o fiamme, ma le porte ne impediscono la diffusione. I quadri sono così, solo con l'elettricità.

Spiegazione della funzione del quadro

I quadri svolgono un ruolo centrale in ogni sistema elettrico garantendo una distribuzione dell'energia sicura ed efficiente. Il suo scopo principale è gestire l'elettricità in modo che fluisca in modo affidabile senza interruzioni o rischi. Combinando controllo, protezione e isolamento, i quadri mantengono al sicuro sia le apparecchiature che le persone, garantendo al tempo stesso un funzionamento regolare in ambienti residenziali, commerciali e industriali.

1. Controllo del flusso di potenza

Il primo e più visibile ruolo dei quadri è il controllo del flusso di potenza. Consente agli operatori di accendere e spegnere i circuiti in modo sicuro, garantendo che l'elettricità circoli solo quando richiesto. Questo controllo è fondamentale sia nelle operazioni di routine che nelle situazioni di emergenza, poiché aiuta a mantenere l'efficienza e le prestazioni regolari del sistema.

2. Protezione contro i guasti

I quadri forniscono protezione scollegando i circuiti durante guasti come sovraccarichi o cortocircuiti. Ciò previene danni alle apparecchiature e riduce i rischi di incendio o scossa. I dispositivi di protezione come interruttori automatici e relè agiscono istantaneamente, garantendo che l'impianto elettrico rimanga sicuro e operativo anche in caso di problemi imprevisti.

3. Isolamento per manutenzione

Un'altra funzione fondamentale è l'isolamento. I quadri consentono di scollegare in sicurezza alcune sezioni di un sistema elettrico in modo che gli ingegneri possano eseguire ispezioni, test o riparazioni senza contatto con cavi sotto tensione. Questo isolamento garantisce sia la sicurezza dei lavoratori che un disturbo minimo al resto del sistema.

4. Spina dorsale della sicurezza elettrica

Insieme, controllo, protezione e isolamento costituiscono la spina dorsale della sicurezza elettrica. Senza quadri elettrici non sarebbe possibile una distribuzione affidabile dell’energia. Queste funzioni mantengono stabili i sistemi, riducono al minimo i rischi e garantiscono che la manutenzione possa essere eseguita senza pericoli, rendendo i quadri una parte vitale di qualsiasi rete elettrica.

Esempi di quadri

Gli esempi di quadri sono innumerevoli. La scatola dell'interruttore di casa tua? Questo è uno. Il grande pannello all'interno di un centro commerciale? Un altro. Nelle industrie troverai quadri di media tensione. Lato trasmissione, marcia ancora più grande. Gli esempi cambiano, ma il principio è sempre lo stesso.

Tipi di quadri

Ora, i quadri sono disponibili in molte forme. Non c'è una taglia unica che vada bene per tutti. I tipi di quadri dipendono principalmente dalla tensione e dal luogo in cui vengono utilizzati. Ogni tipologia ha alcune caratteristiche uniche che la rendono adatta all'uno o all'altro utilizzo.

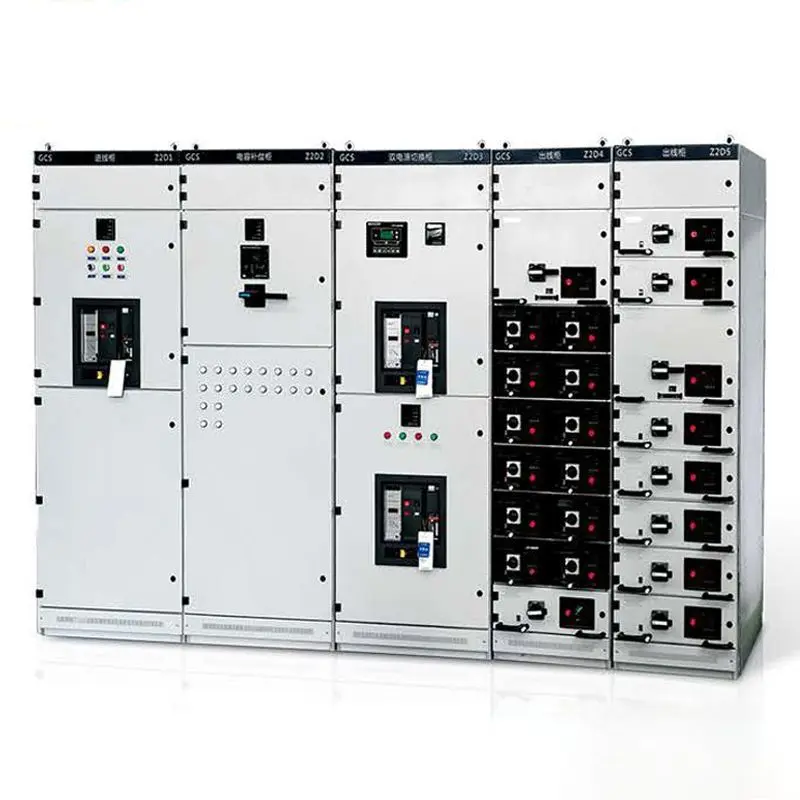

Quadri di bassa tensione

Il più comune è il quadro a bassa tensione. Qui va bene qualsiasi cosa fino a 400 volt. Case, uffici, piccoli negozi: di tutto. Questo è l'equipaggiamento che protegge la vita di tutti i giorni. Interruttori automatici, fusibili e relè sono integrati in queste unità. Potresti non pensarci finché non scatta un interruttore, ma funzionano sempre in silenzio.

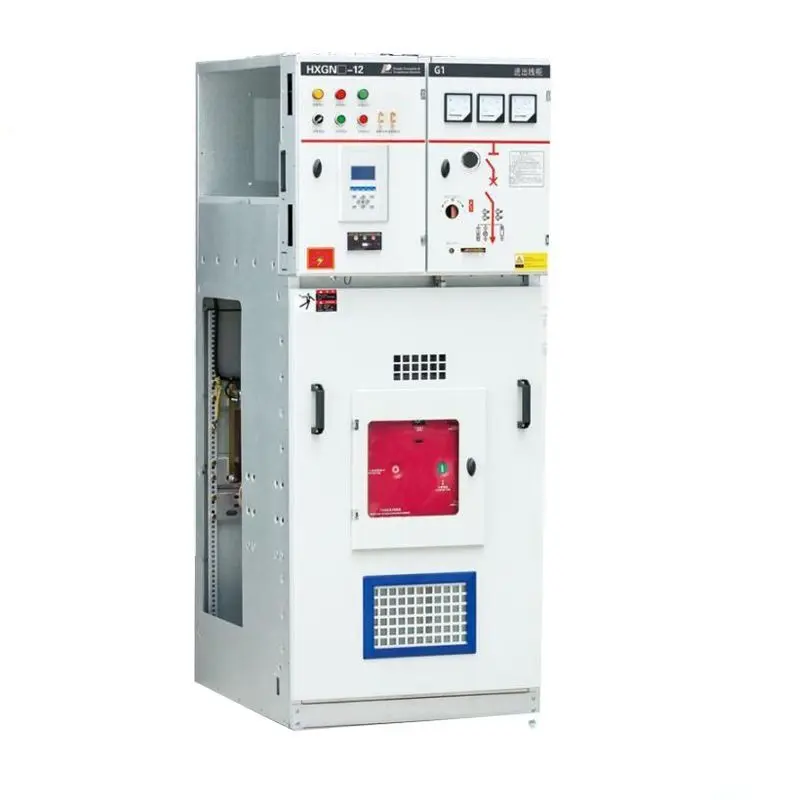

Quadri di media tensione

Il prossimo è il quadro di media tensione. Questo è compreso tra 1 kV e 35 kV. Lo troverai nelle industrie, negli ospedali, nelle sottostazioni che distribuiscono elettricità a migliaia di case. Gli apparecchi a media tensione sono più pesanti, costruiti per gestire carichi più grandi. Quando la stabilità è fondamentale, come in una sala operatoria, questo dispositivo garantisce che la potenza rimanga sicura e costante.

Quadri ad alta tensione

Allora hai l'attrezzatura ad alta tensione. Questa è la cosa più importante. Di quelli che si trovano sulle linee di trasmissione e collegano intere regioni. I guasti qui sono pericolosi e costosi. Ecco perché i quadri ad alta tensione sono progettati con isolamento estremo e azione protettiva molto rapida. Stesso principio, su scala più grande.

Interno vs esterno

Esistono anche tipologie di quadri in base a dove sono installati. Le unità interne sono mantenute al sicuro all'interno degli edifici, al riparo dalle intemperie. Le unità esterne sono robuste, spesso installate in sottostazioni, costruite per resistere a pioggia, polvere e calore.

Isolamento per aria, gas e olio

Infine, un altro modo per raggrupparli è l'isolamento. I quadri isolati in aria sono economici e ampiamente utilizzati. L'isolamento in gas, spesso con SF6, è compatto e affidabile dove lo spazio è ristretto. Gli apparecchi isolati in olio sono più vecchi ma ancora presenti in alcune reti. Tutti e tre sono validi, a seconda delle necessità.

Conclusione

Allora, cos'è il quadro? È l’insieme di dispositivi che mantengono l’elettricità sicura, controllata e affidabile. Dai quadri di bassa tensione nelle case a quelli di media tensione nelle industrie, fino ai sistemi di trasmissione, il ruolo è lo stesso. La funzione del quadro è controllare, proteggere e isolare. Il principio di funzionamento del quadro è semplice ma efficace: rilevare il guasto, segnalare l'interruttore, interromperlo, proteggere il resto. Guarda i componenti del quadro, gli interruttori, i relè, i fusibili, gli isolatori e vedrai come ognuno di essi gioca un ruolo. Senza di loro, gli impianti elettrici non solo non sarebbero sicuri, ma sarebbero anche impossibili da far funzionare.
