Dispositivo di compensazione della potenza reattiva locale ad alta tensione

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Il dispositivo di compensazione locale della potenza reattiva ad alta tensione migliora la stabilità della rete e la qualità dell’energia gestendo dinamicamente il flusso di potenza reattiva. Migliora la regolazione della tensione, riduce le perdite di trasmissione e aumenta la capacità del sistema attraverso la commutazione automatica condensatore/reattore o l'elettronica di potenza avanzata

Invia richiesta

Descrizione del prodotto

Il dispositivo di compensazione della potenza reattiva locale ad alta tensione è un'unità interna da 6-10 kV/50 Hz progettata per motori CA trifase. Fornisce una compensazione localizzata della potenza reattiva commutando automaticamente i condensatori sincronizzati con il funzionamento del motore, attivandosi all'avvio e disconnettendosi allo spegnimento.

Il dispositivo di compensazione locale della potenza reattiva ad alta tensione offre due configurazioni: una versione semplificata con connessione diretta protetta da fusibile ai terminali del motore, limitando la corrente al 90% della corrente a vuoto del motore per prevenire sovratensioni di autoeccitazione (fattore di potenza tipico 0,9); e un modello di commutazione del contattore sottovuoto che supporta una maggiore capacità di compensazione, raggiungendo un fattore di potenza superiore a 0,95. I principali vantaggi del dispositivo di compensazione della potenza reattiva locale ad alta tensione TBBJ includono perdite di potenza ridotte, migliore qualità della tensione e prestazioni di avviamento del motore migliorate, offrendo una compensazione superiore rispetto ai sistemi centralizzati.

Parametro del prodotto (Specifica)

Categoria dei parametri	Specifica
Valutazioni elettriche
Tensione nominale	6 kV, 10 kV
Frequenza nominale	50 Hz/60 Hz
Intervallo di capacità di compensazione	100 ~ 5000 kvar (personalizzabile)
Prestazione
Fattore di potenza target (dopo la compensazione)	≥ 0,95
Tempo di risposta	Basato su contattore: < 100 ms TSC (basato su tiristori): < 20 ms
Metodo di commutazione	Contattore in vuoto o modulo interruttore a tiristore (TSC)
Protezione e controllo
Principio di controllo	Commutazione automatica sincronizzata con il funzionamento del motore; controllo ad anello chiuso della potenza reattiva/fattore di potenza.
Protezioni standard	Sovracorrente, Sovratensione, Sottotensione, Differenziale, Sovratemperatura, Cortocircuito
Caratteristica fondamentale	Previene le sovratensioni di autoeccitazione dopo lo spegnimento del motore.
Comunicazione	Opzionale RS485/MODBUS-RTU o Ethernet/IP
Standard e ambiente
Norma di progettazione	GB/T, IEC 62271
Installazione	Al coperto
Temperatura ambiente	da -10°C a +45°C
Altitudine	≤ 1000 m (declassamento sopra)

Caratteristica e applicazione del prodotto

Compensazione localizzata precisa

Operazione sincronizzata automatica

Doppia flessibilità di configurazione

Prevenzione dell'autoeccitazione

Significativa ottimizzazione energetica

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

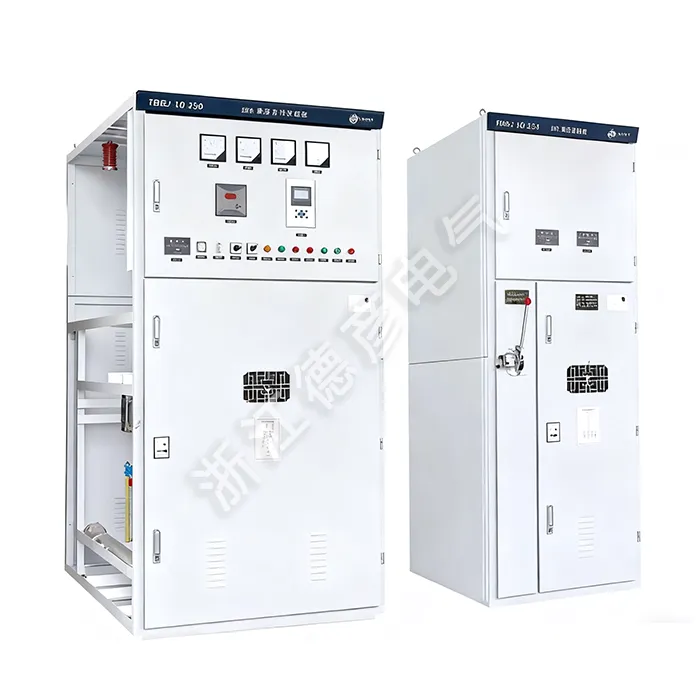

High Voltage Local Reactive Power Compensation Device
