Quadro principale ad anello metallico CA

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Il quadro principale ad anello metallico CA è una soluzione compatta e affidabile per la distribuzione dell'alimentazione secondaria nelle reti da 10-12 kV. Il suo robusto design rivestito in metallo garantisce sicurezza e durata, ideale per sistemi principali ad anello in reti urbane, impianti industriali e complessi commerciali. Questa unità fornisce un'efficiente commutazione del carico, un affidabile isolamento dei guasti e richiede una manutenzione minima, garantendo un'alimentazione continua e una maggiore sicurezza operativa

Invia richiesta

Descrizione del prodotto

Il quadro principale ad anello metallico CA è una soluzione di quadro compatta e affidabile progettata per reti di distribuzione a 12 kV, 50 Hz. Il quadro principale ad anello chiuso in metallo CA è conforme agli standard IEC 62271-200 e GB 3906 e può essere configurato con componenti chiave di ABB o interruttori domestici ad alte prestazioni (SFL-12/24). Dotato di un armadio rivettato di precisione con protezione IP3X e robusti interblocchi meccanici, garantisce un funzionamento sicuro e previene operazioni errate. L'unità è leggera, di facile manutenzione e adatta sia per applicazioni di rete urbane che rurali.

Parametro del prodotto (Specifica)

Numero	Nome	Unità	Parametri
1	Tensione nominale	kV	12
2	Frequenza nominale	HZ	50
3	Corrente nominale della sbarra principale / Corrente nominale massima del fusibile	A	630,125
4	Corrente nominale di breve durata ammissibile del circuito principale e del circuito di terra	kA/s	20,3
5	Corrente di picco nominale di tenuta del circuito principale e del circuito di terra	KA	50
6	Corrente di chiusura nominale di cortocircuito del circuito principale e del circuito di terra	kA	50
7	Cicli di interruzione a piena capacità per sezionatori di carico	Secondo	100
8	Corrente di interruzione del fusibile	kA	31,5,40
9	Corrente di interruzione nominale a circuito chiuso	A	630
10	Corrente di trasferimento nominale	A	630
11	Vita meccanica	secondo	2000
12	1 minuto di tensione di resistenza alla frequenza di alimentazione (picco) relativa a terra/interruzione di isolamento	kV	42,48
13	Tensione di tenuta all'impulso di fulmine (picco) fase-fase, fase-terra/interruzione dell'isolamento	kV	75,85
14	Tensione di resistenza alla frequenza di alimentazione di 1 minuto del circuito secondario	kV	2
15	Grado di protezione		IP3X

Caratteristica e applicazione del prodotto

Design robusto con custodia in metallo

Compatto e salvaspazio

Commutazione affidabile del carico e isolamento dei guasti

Funzionamento e manutenzione semplici

Ampia compatibilità applicativa

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

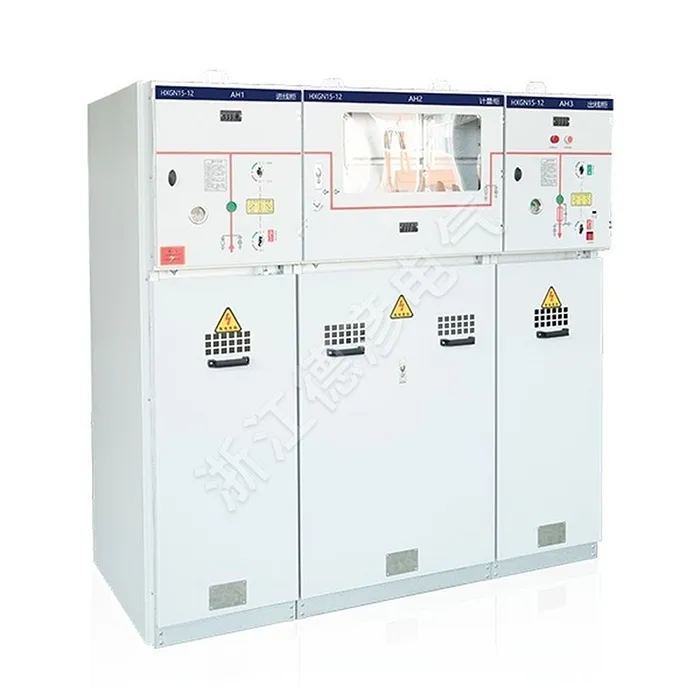

AC Metal-Enclosed Ring Main Switchgear
