Quadro estraibile CA rivestito in metallo

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Questo quadro estraibile CA rivestito in metallo garantisce la massima sicurezza e affidabilità per la distribuzione di energia a media tensione. Il suo design modulare ed estraibile consente una facile manutenzione e test degli interruttori automatici senza diseccitare l'intero sistema. Ideale per applicazioni industriali e di pubblica utilità impegnative, fornisce protezione del personale e continuità operativa superiori.

Invia richiesta

Descrizione del prodotto

Il quadro estraibile blindato CA (di seguito denominato quadro) è un'unità di distribuzione completa per interni trifase CA 50 Hz, tensione nominale 40,5 kV. È progettato per ricevere e distribuire energia elettrica in centrali elettriche, sottostazioni e imprese industriali e minerarie. Il quadro estraibile rivestito in metallo CA esegue funzioni quali controllo del circuito, protezione e monitoraggio ed è adatto anche per luoghi che richiedono un funzionamento frequente. Il quadro estraibile CA rivestito in metallo è conforme agli standard tra cui GB/T11022-1999, GB3906-1991 e DL404-1997.

Parametro del prodotto (Specifica)

Nome	Unità	valore numerico
Tensione nominale	kV	40.5
Corrente nominale	A	1250 1600 2000
Frequenza nominale	Hz	50
Corrente di tenuta nominale di breve durata	KA	20 25 31.5
Corrente di tenuta di picco nominale	KA	50 63 80
Tensione di resistenza alla frequenza di alimentazione nominale	KV	95/1min
Tensione nominale di resistenza agli impulsi di fulmine	KV	185
Durata nominale del cortocircuito	S	4
Grado di protezione		IP3X

Parametri tecnici chiave dell'interruttore sotto vuoto

Nome	Unità	valore numerico
Tensione nominale	KV	40.5
Frequenza nominale	HZ	50
Tensione di resistenza alla frequenza di alimentazione nominale	KV	95/1min
Tensione nominale di resistenza agli impulsi di fulmine	KV	185
Corrente nominale	A	1250 1600 2000
Corrente di tenuta nominale di breve durata	KA	20 25 31.5
Corrente di interruzione nominale di breve durata	KA	20 25 31.5
Corrente di tenuta di picco nominale	KA	50 63 80
Durata nominale del cortocircuito	SM	4
Orario di apertura	SM	30 ≤ t ≤ 60
Orario di chiusura	s	50 ≤ t ≤ 100
Cicli di corrente di interruzione di cortocircuito nominali	Secondo	20
Vita meccanica	Secondo	10000
Grado di protezione		IP43

Caratteristica e applicazione del prodotto

Protezione corazzata completa

Componenti estraibili

Design compartimentato

Interblocchi di sicurezza migliorati

Elevata affidabilità e flessibilità

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

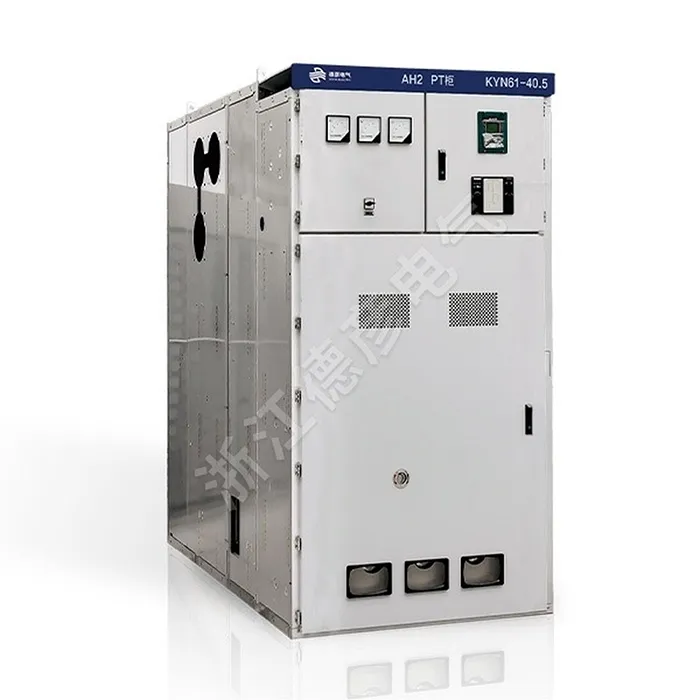

AC Metal-Clad Withdrawable Switchgear
