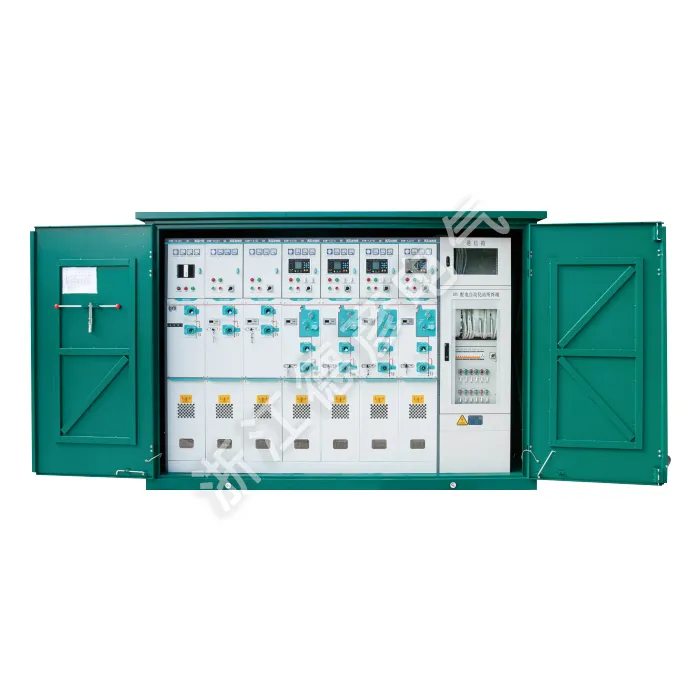

Scatola di derivazione per cavi ad alta tensione (stazione di commutazione esterna)

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. La scatola di derivazione per cavi ad alta tensione (stazione di commutazione per esterni) è una stazione di commutazione per esterni compatta e resistente alle intemperie per reti di distribuzione da 6-35 kV. Consente la diramazione, la connessione e l'isolamento sicuri dei cavi tramite connettori plug-in completamente isolati, dotati di punti di disconnessione visibili e di una messa a terra affidabile. Questa soluzione salvaspazio semplifica l'espansione e la manutenzione della rete.

Invia richiesta

Descrizione del prodotto

La scatola di derivazione per cavi ad alta tensione (stazione di commutazione per esterni) è una stazione di commutazione per esterni compatta e resistente alle intemperie per reti di distribuzione da 6-35 kV. È un'unità principale ad anello esterna avanzata isolata in gas che incorpora tecnologie standard internazionali. Le scatole di derivazione per cavi ad alta tensione sono progettate per reti di distribuzione da 12/24 kV, sono dotate di isolamento SF6 completamente sigillato, struttura modulare e funzionamento esente da manutenzione adatto ad ambienti difficili. Supportando funzioni di automazione espandibili, consente una distribuzione affidabile dell'energia in parchi industriali, aree urbane e centri commerciali, facilitando al tempo stesso l'intelligenza della rete.

Parametro del prodotto (Specifica)

Nome del progetto			Unità	Interruttore di carico
Nome del progetto			Unità	Unità di commutazione carico C	Unità elettrica combinazione F	Unità interruttore automatico V
Tensione nominale			kv	24/12	24/12	24/12
Frequenza nominale			Hz	50	50	50
Corrente nominale			A	630	125	630
Corrente di trasferimento nominale			A		1750
Livello di isolamento nominale	Tensione di resistenza alla frequenza di alimentazione di 1 min (fase-terra)	alternativamente, in opposizione	KV		42/65
		Tra le pause	KV		48/79
	Tensione impulsiva del fulmine	alternativamente, in opposizione	KV		75/125
	Tensione impulsiva del fulmine		KV		85/145
Corrente di interruzione nominale di cortocircuito			kV	20	315	20
Corrente di chiusura nominale di cortocircuito			KA	50	80	50
Corrente di chiusura nominale di cortocircuito (interruttore di messa a terra)			KA	50		50
Corrente nominale di tenuta a breve termine		Circuito principale	kA	20	20	20
Corrente nominale di tenuta a breve termine		Interruttore di messa a terra	KA	20	20	20
Durata nominale di breve durata		Circuito principale	S	4		4
Durata nominale di breve durata		Interruttore di messa a terra	S	4	4	4
Corrente di tenuta di picco nominale		Circuito principale	KA	50		50
Corrente di tenuta di picco nominale		Interruttore di messa a terra	KA	50	50	50
Test dell'arco interno (test dell'arco di combustione interna)			A	630	20 kA/0,5 s	630
Corrente di interruzione nominale a circuito chiuso			A	630	Limitato dal fusibile	630
Corrente di interruzione del carico attivo nominale			A	10	Limitato dal fusibile	25
Corrente nominale di ricarica e interruzione del cavo			Secondo	5000	17.4	3000
Vita meccanica		Interruttore di caricamento/disconnessione	Secondo	3000	5000	3000
		Interruttore di messa a terra	Secondo		3000	10000
		Interruttore automatico sotto vuoto	MPa
Pressione del gas SF6 (pressione assoluta a 20°C)					0.035
Tasso annuale di fulmini					≤0,025% annuo
Grado di protezione per camera d'aria e tubo fusibile					IP67
Involucro e grado di protezione dell'alloggiamento					IP4X

Caratteristica e applicazione del prodotto

Design compatto per esterni

Protezione ambientale completa

Tecnologia avanzata di isolamento del gas

Configurazione modulare flessibile

Funzionamento esente da manutenzione

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto
