Quadri compatti isolati in aria

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Il componente di commutazione principale del quadro compatto isolato in AIR utilizza in genere un interruttore-sezionatore a vuoto o gas SF6 altamente affidabile, che fornisce elevate prestazioni di commutazione della corrente di carico e un'affidabile capacità di chiusura di cortocircuito. L'involucro del quadro compatto isolato in AIR è costruito con piastre di acciaio di alta qualità, formate utilizzando processi controllati da computer (CNC), garantendo robustezza meccanica e resistenza alla corrosione. Una caratteristica chiave del design è la sua eccezionale compattezza. Attraverso un layout tridimensionale ottimizzato, integra più compartimenti funzionali, tra cui sbarre collettrici, interruttori, cavi e camere per strumenti/meccanismi operativi, in un ingombro spaziale minimo. Questi compartimenti sono segregati da solide partizioni metalliche messe a terra, una caratteristica di sicurezza fondamentale che garantisce l'integrità operativa e previene la propagazione di guasti interni.

Invia richiesta

Descrizione del prodotto

Il quadro compatto isolato in aria, sviluppato dalla nostra azienda in risposta alle richieste degli utenti esperti di affidabilità, sicurezza e compattezza nelle apparecchiature elettriche, è dotato di isolamento in aria, design compatto, diritti di proprietà intellettuale completi e prove di tipo complete. Adatto per impianti elettrici da 10 kV/7,2 kV in edifici pubblici, strutture residenziali commerciali, settori di produzione industriale e minerario. Il quadro compatto isolato in ARIA è ideale anche per apparecchiature meccaniche complete motorizzate ad alta tensione che richiedono soluzioni compatte.

Parametro del prodotto (Specifica)

Numero di serie	Progetto	Unità	Armadio di commutazione del carico	Armadio elettrico combinato	Armadio con interruttore automatico
01	Tensione nominale	kv	12	12	12
02	Frequenza nominale	HZ	50/60	50/60	50/60
03	Corrente nominale	A
04	Autobus principale	A	630	630	630
05	Autobus principale della filiale	A	630	125 (a seconda della corrente nominale del fusibile)	630
06	Livello di isolamento nominale	kV
07	Tensione di resistenza alla frequenza di alimentazione (fase-fase e fase-terra)	Kv	42	42	42
08	Tensione di resistenza alla frequenza di alimentazione (tra le interruzioni)	Kv	48	48	48
09	Tensione di resistenza alla frequenza di alimentazione (circuiti di controllo e ausiliari)	Kv	2	2	2
10	Tensione di tenuta all'impulso di fulmine (fase-fase e fase-terra)	Kv	75	75	75
11	Tensione di tenuta all'impulso di fulmine (tra le porte)	Kv	85	85	85
12	Corrente nominale di tenuta di breve durata (r.m.s)	kA
13	Circuito principale	kA	20/3S	-	25/2S
14	Circuito di terra	kA	20/2S	-	25/2S
15	Corrente di tenuta di picco nominale (picco)	kA	50	80	63
16	Corrente di chiusura nominale di cortocircuito (picco)	kA	50
17	Corrente di interruzione nominale di cortocircuito	kA	-	31.5	25
18	Corrente di trasferimento nominale	kA	-	1700	-
19	Corrente di interruzione del carico attivo nominale	A	630	-	-
20	Corrente di interruzione nominale a circuito chiuso	A	630	-	630
21	Corrente nominale di ricarica e interruzione del cavo	A	10	-	15
22	Grado di protezione	Secondo	IP3X	IP3X	IP3X
23	Vita meccanica
24	Interruttore di carico		5000	5000	10000
25	Interruttore di messa a terra		2000	2000	2000

Caratteristica e applicazione del prodotto

1. Design compatto e salvaspazio

2. Utilizzo dell'aria come mezzo isolante primario

3. Rapporto costo-efficacia e vantaggio economico

4. Maggiore sicurezza con robusti sistemi di interblocco

5. Elevata affidabilità e facilità di manutenzione

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

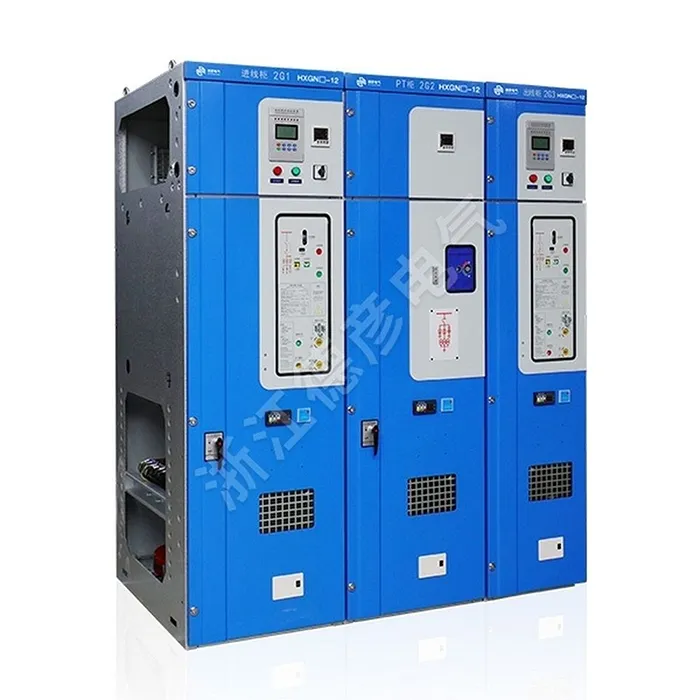

Air-Insulated Compact Switchgear
