Quadro metallico estraibile CA

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Il quadro CA estraibile rivestito in metallo offre maggiore sicurezza e flessibilità di manutenzione. I suoi interruttori automatici estraibili consentono una facile manutenzione senza diseccitare l'intero sistema, mentre la struttura metallica completamente chiusa con messa a terra garantisce la massima protezione dell'operatore e affidabilità nelle applicazioni di distribuzione dell'energia a media tensione

Invia richiesta

Descrizione del prodotto

Il quadro metallico rivestito in CA estraibile, questa apparecchiatura è adatta per sistemi di alimentazione CA trifase con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz. Viene utilizzato per ricevere e distribuire energia elettrica fornendo al contempo controllo, protezione e monitoraggio del circuito.

Il quadro metallico rivestito in CA estraibile è una soluzione di media tensione (tipicamente 5-15 kV) progettata per sicurezza e affidabilità superiori. La sua caratteristica principale è l'interruttore automatico in vuoto estraibile, che consente una facile manutenzione senza esposizione a parti sotto tensione. Il design rivestito in metallo garantisce la segregazione completa dei comparti per una maggiore protezione. Ideale per sistemi di distribuzione elettrica di pubblica utilità e industriali.

Parametro del prodotto (Specifica)

Progetto	Unità	valore numerico
Tensione nominale	Kv	3.6、72、12
Frequenza nominale	Hz	50
Corrente nominale dell'interruttore	A	630、1250、1600、2000、2500、3150
Corrente nominale del quadro	A	630、1250、1600、2000、2500、3150
Corrente nominale di tenuta di breve durata (4S)	KA	16、20、25、31.5、40、50
Corrente di tenuta di picco nominale (picco)	KA	40、50、63、80、100、125
Corrente di interruzione nominale di cortocircuito	KA	16、20、25、31.5、40、50
Corrente di chiusura nominale di cortocircuito (picco)	KA	40、50、63、80、100、125
Livello di isolamento nominale	KV	24、32、42
Livello di isolamento nominale	KV	40、60、75
Grado di protezione		La custodia è classificata IP4X. Quando le porte della cella o le porte della cella interruttore sono aperte, il grado di protezione è IP2X.

Caratteristica e applicazione del prodotto

Design dell'interruttore automatico estraibile

Robusta costruzione corazzata

Maggiore sicurezza operativa

Configurazione flessibile

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

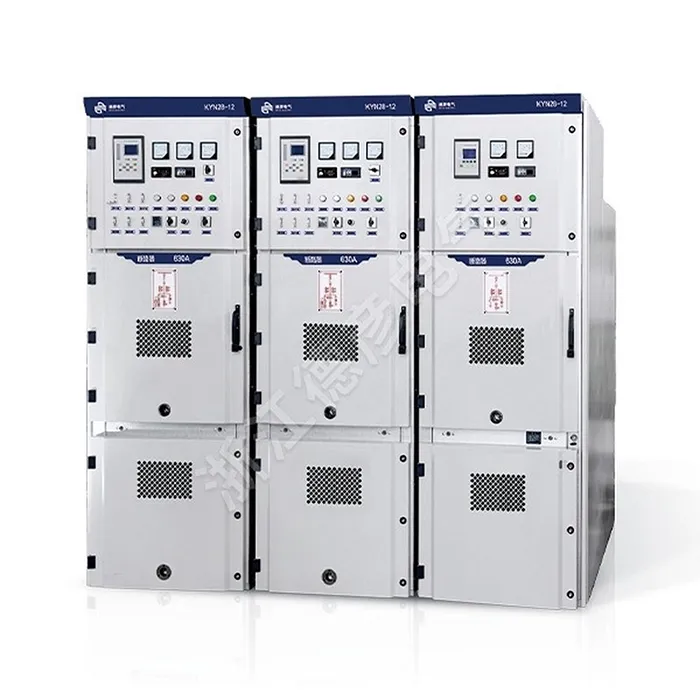

AC Withdrawable Metal-Clad Switchgear
