Quadro principale ad anello isolato in metallo CA

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. Il quadro principale ad anello isolato in metallo CA è un'unità compatta e isolata in aria per un'affidabile distribuzione dell'alimentazione secondaria da 10-12 kV. Progettato per sistemi principali ad anello, garantisce la commutazione sicura del carico, l'isolamento dei guasti e l'alimentazione continua. Il suo design robusto e modulare offre una facile manutenzione ed è ideale per reti urbane, aree industriali e complessi commerciali che richiedono prestazioni di rete affidabili ed economicamente vantaggiose.

Invia richiesta

Descrizione del prodotto

Il quadro principale ad anello isolato in metallo CA è una soluzione completamente isolata, sigillata ed esente da manutenzione. Questa unità integra tutte le parti sotto tensione in un unico blocco stampato in resina epossidica, garantendo la totale immunità agli ambienti difficili. L'affidabile Ring Main Unit è ideale per diverse applicazioni, dalle reti urbane ai siti impegnativi come tunnel e aeroporti. Con il suo design compatto e sicuro, questo quadro solidamente isolato garantisce affidabilità e sicurezza operativa.

Parametro del prodotto (Specifica)

Progetto	Unità	Parametri
routine
Tensione nominale	kV	12
Frequenza nominale	Hz	50
Tensione di resistenza alla frequenza di alimentazione	kV/min	42/48
Tensione impulsiva del fulmine	kV	75/85
Durata dell'arco	S	≥0,5
Grado di protezione IP dei componenti (esclusi gli armadi di misurazione)		IP67
Grado di protezione della custodia		IP4X
Grado di protezione del compartimento		IP2X
Tensione di alimentazione operativa	V	DC24、48、110、220
Tensione di alimentazione operativa	V	AC110、220
Sistema di sbarre
Corrente nominale	A	630(1250)
Corrente di tenuta nominale di breve durata	kA/s	20/4(25/4)
Corrente di tenuta di picco nominale	kA	50(63)
Corrente di tenuta di picco nominale	kA	50
Unità di commutazione del carico
Corrente nominale	A	630
Corrente di chiusura nominale di cortocircuito	KA	50
Corrente di tenuta nominale di breve durata	KA/S	20/4
Durata meccanica dell'interruttore di carico	Secondo
Vita elettrica degli interruttori di carico	secondo	E3
Scarico parziale	pc	≤5
Unità interruttore automatico
Corrente nominale	A	630(1250)
Corrente di interruzione nominale di cortocircuito	KA	20(25)

Progetto	Unità	Parametri
Corrente di chiusura nominale di cortocircuito	kA	50(63)
Corrente di tenuta nominale di breve durata	kA/S	20/4(25/4)
Vita meccanica degli interruttori automatici	secondo	20000
Vita utile degli interruttori automatici	secondo	E2
Sequenza operativa nominale		0-0,3s-CO-180s-CO
Scarico parziale	computer	≤5
Unità elettrica combinata interruttore-fusibile di carico
Corrente nominale (massima)	A	200
Corrente di interruzione nominale di cortocircuito	kA	31.5
Corrente nominale (massima)	KA	80
Scarico parziale	computer	3150
Interruttore di disconnessione
Corrente nominale	A	630/1250
Corrente di tenuta nominale di breve durata	KA	20/25
Durata nominale di breve durata	S	4
Corrente di tenuta di picco nominale	kA	50/63
Vita meccanica	Secondo	3000
Interruttore di messa a terra
Corrente nominale	A	630/1250
Corrente di tenuta nominale di breve durata	K	20/25
Durata nominale di breve durata	S	4
Corrente di tenuta di picco nominale	k	50/63
Corrente di chiusura nominale di cortocircuito (picco)	KA	50
Cicli di corrente di chiusura di cortocircuito nominali	Secondo	2
Vita meccanica	Secondo	3000

Caratteristica e applicazione del prodotto

Siti di applicazione

Isolamento solido per maggiore sicurezza ed ecocompatibilità

Design compatto e salvaspazio

Altamente affidabile in condizioni avverse

Funzionamento esente da manutenzione

Configurazione flessibile ed espandibile

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

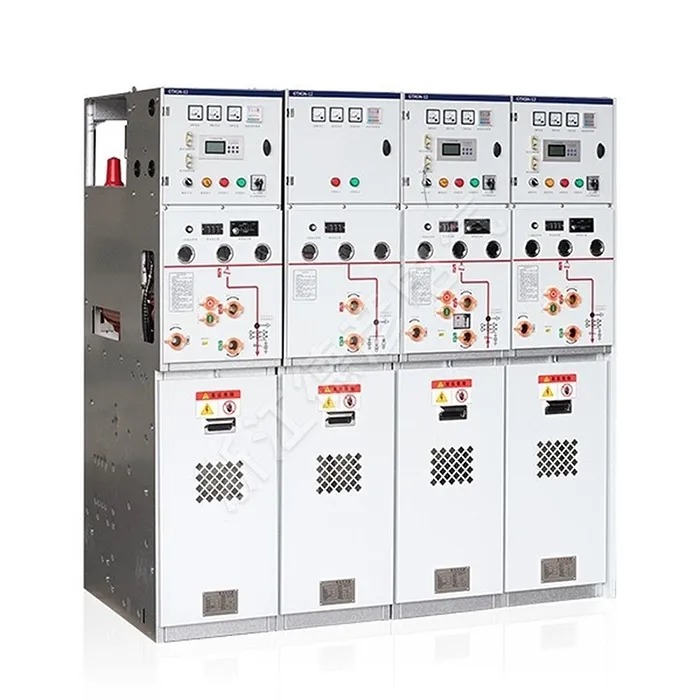

AC Metal-Insulated Ring Main Switchgear
