Quadro Quadro Estraibile per Estrazione

Deyan Electric è un fornitore professionale con una ricca esperienza nella produzione di apparecchi elettrici industriali. Il quadro elettrico estraibile Outline per estrazione presenta un design modulare estraibile con tensione operativa nominale fino a 660 V. La sua struttura a compartimenti garantisce un funzionamento sicuro, mentre le unità funzionali standardizzate forniscono una configurazione flessibile per le applicazioni di distribuzione dell'alimentazione e di controllo motore.

Invia richiesta

Descrizione del prodotto

Il quadro elettrico estraibile Outline per estrazione è ampiamente utilizzato nelle centrali elettriche, laminatoi metallurgici, impianti petrolchimici, industrie leggere e fabbriche tessili, porti e banchine, hotel e pensioni, ecc., come sistema di distribuzione per sistemi AC trifase a quattro o cinque fili con una tensione di 380 V o 660 V, una frequenza di 50 Hz, una corrente nominale di 5000 A o inferiore, per l'alimentazione e il controllo centralizzato dei motori.

Il quadro elettrico estraibile Outline per estrazione è stato sottoposto a test di tipo approfonditi e ha ottenuto la certificazione CCC. Si tratta di un quadro elettrico assemblato a bassa tensione di alta qualità conforme ai seguenti standard:

Norma nazionale GB7251.1-2005 "Involucri per quadri a bassa tensione" e norma internazionale IEC60439.1-1992 "Apparecchiature di comando e quadri a bassa tensione".

Parametro del prodotto (Specifica)

Categoria	Specifica
Parametri di base
Tensione operativa nominale	400 V/660 V
Tensione di isolamento nominale	690 V
Frequenza nominale	50Hz
Caratteristiche Elettriche
Corrente nominale della sbarra principale	≤5000A
Corrente di picco	176 kA (per 0,1 s minimo)
Corrente di tenuta di breve durata	100 kA (per 1 s minimo)
Grado di protezione
Allegato	IP30 (di serie)
Scomparti interni	IP40 (per unità funzionali)
Proprietà meccaniche
Vita meccanica	Meccanismo di estrazione: ≥1.000 operazioni
	Interruttore automatico: ≥10.000 operazioni
Conformità agli standard	IEC 61439-1/2, GB 7251.1
Condizioni ambientali
Temperatura ambiente	Da -5°C a +40°C
Umidità relativa	≤95% (senza condensa)
Altitudine	≤2000m
Componenti principali
Interruttori automatici	Compatibile con interruttori automatici scatolati standard
Dispositivi di protezione	Supporta vari relè digitali e dispositivi di monitoraggio
Caratteristiche speciali
Sistema di interblocco	Interblocchi meccanici ed elettrici per un funzionamento sicuro
Comunicazione	Interfaccia di comunicazione opzionale (Modbus, Profibus)

Caratteristica e applicazione del prodotto

Design modulare avanzato a estrazione

Sistema completo di protezione della sicurezza

Parametri elettrici ad alte prestazioni

Robusta integrità strutturale

Capacità di configurazione flessibile

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

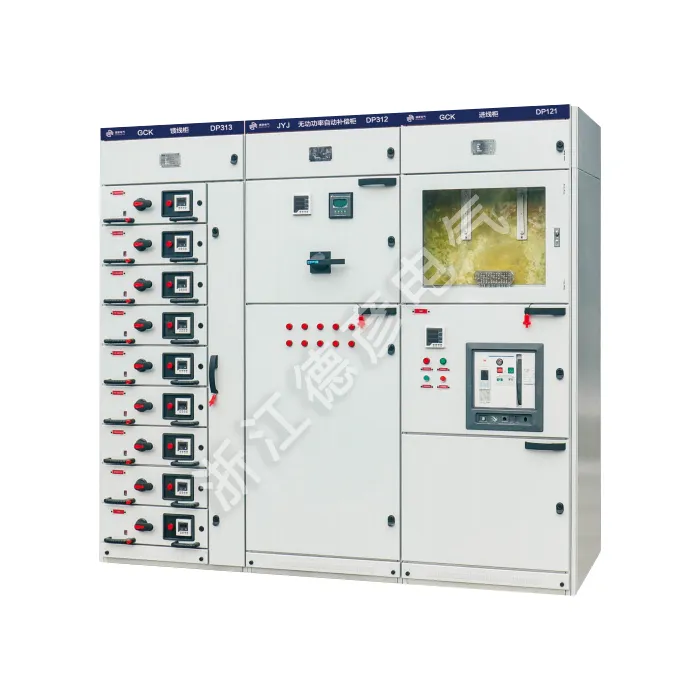

Extractable Switch Cabinet Outline By Extraction
