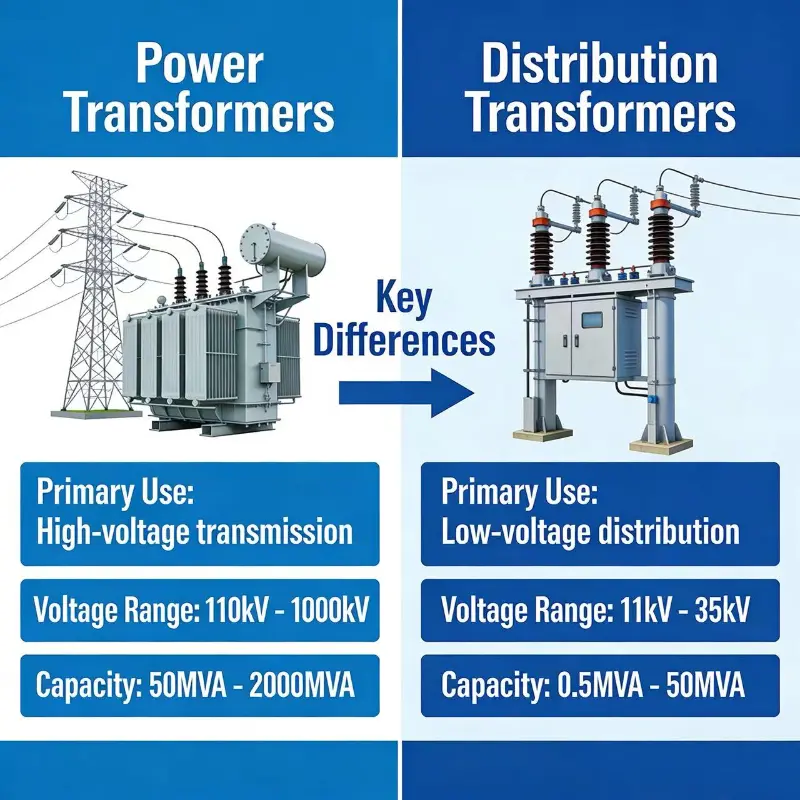

Qual è la differenza tra un trasformatore di potenza e un trasformatore di distribuzione?

I trasformatori di potenza sono collegati principalmente nella rete di trasmissione dove vengono sostanzialmente utilizzati a tensione più elevata, mentre i trasformatori di distribuzione vengono utilizzati nella parte finale della distribuzione quindi affrontano sempre livelli di bassa tensione.

Veniamo ora alle differenze

1. Poiché vengono utilizzati nella rete di trasmissione, generalmente funzionano a > 33 KV mentre i trasformatori di distribuzione sono generalmente collegati a < 33 KV.

2. A causa della tensione nominale più elevata, il livello di isolamento dei trasformatori di potenza è molto elevato mentre quello dei trasformatori di distribuzione è basso.

3. Le fluttuazioni del carico sono minori nei trasformatori di potenza mentre sono maggiori nei trasformatori di distribuzione poiché sono direttamente collegati al carico.

4. Trasformatori di potenzasono progettati in modo tale da poter sopportare perdite di Cu e perdite di ferro per 24 ore, quindi il loro meccanismo di raffreddamento è molto potente mentre nei trasformatori di distribuzione la perdita di Cu avviene in base al ciclo di carico mentre le perdite di ferro sono sempre presenti.

5. Durante la progettazione dei trasformatori di potenza si fa attenzione che la perdita di cu a pieno carico sia inferiore. Mentre nei trasformatori di distribuzione le perdite nel ferro sono mantenute al minimo.

6. Nei trasformatori di potenza i valori nominali sono più elevati, quindi utilizziamo un nucleo superiore come nucleo in acciaio CRGO mentre nei trasformatori di distribuzione viene utilizzato acciaio amorfo.

7. Poiché CRGO STEEL può trasportare più flusso per unità di peso, il peso specifico dei trasformatori di potenza è inferiore a quello dei trasformatori di distribuzione.

8. I trasformatori di potenza sono progettati per ottenere la massima efficienza a pieno carico. Quindi, secondo la condizione di massima efficienza, perdita di rame a pieno carico dei trasformatori di potenza = perdita di ferro.

· Mentre nei trasformatori di distribuzione si assume che sia caricato fino al 70 - 75% della potenza nominale come media, quindi è progettato per raggiungere la massima efficienza al 70 - 75%, quindi secondo la formula della massima efficienza -

perdita di rame a pieno carico = 2* perdita di ferro.

Formula: per la massima efficienza nei trasformatori (x ^2 * perdita cu = perdita di ferro) dove x è il carico del trasformatore.

1. Quindi per i trasformatori di potenza il carico è del 100% quindi perdita di Cu = perdita di ferro.

2. Per i trasformatori di distribuzione il carico è del 70% quindi 0,7 ^ 2 * Perdita di Cu = perdita di ferro quindi Perdita di Cu = 2 * perdita di ferro.
