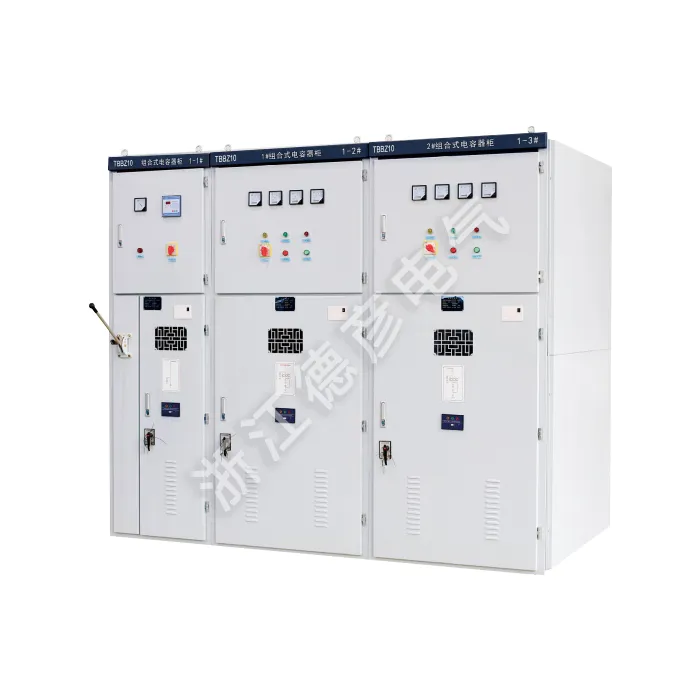

Cos'è il quadro ad alta tensione?

Quadri ad alta tensioneè un'apparecchiatura elettrica essenziale utilizzata per controllare, proteggere e isolare parti di un sistema di alimentazione ad alta tensione. Questa guida dettagliata ne esplora la definizione, i componenti, i tipi, gli scenari applicativi, le considerazioni sulla sicurezza, gli standard e come scegliere la soluzione migliore per il tuo progetto energetico. Includiamo anche una solida sezione FAQ che risponde alle domande comuni del settore.

Sommario

1. Cos'è il quadro ad alta tensione?
2. Come funzionano i quadri ad alta tensione?
3. Quali sono i componenti chiave?
4. Quali tipi vengono utilizzati?
5. Dove vengono utilizzati i quadri ad alta tensione?
6. Perché la sicurezza è fondamentale?
7. Come selezionare il quadro giusto?
8. Domande frequenti

Cos'è il quadro ad alta tensione?

I quadri ad alta tensione si riferiscono alle apparecchiature elettriche di comando progettate per funzionare a tensioni superiori a 1.000 volt nei sistemi CA (e superiori a 1.500 V nei sistemi CC). Svolge un ruolo fondamentale nella gestione della distribuzione dell'energia nelle reti elettriche su larga scala, in particolare nelle sottostazioni, nelle centrali elettriche e nei principali impianti industriali.

Questa apparecchiatura integra relè di protezione, interruttori automatici, isolatori, sezionatori e altri dispositivi che insieme garantiscono che l'energia elettrica possa essere collegata, disconnessa e controllata in modo sicuro quando necessario.

Come funzionano i quadri ad alta tensione?

I quadri ad alta tensione funzionano interrompendo rapidamente la corrente elettrica per prevenire danni alle apparecchiature e garantire la sicurezza durante guasti come sovraccarichi e cortocircuiti. Il sistema monitora costantemente corrente e tensione; quando vengono rilevate condizioni anomale, i dispositivi di protezione come gli interruttori automatici si aprono per interrompere la corrente e isolare il problema.

I quadri consentono inoltre disconnessioni programmate per manutenzione senza influire sulle sezioni ininterrotte della rete, migliorando l'affidabilità e i tempi di attività del sistema.

Quali sono i componenti chiave dei quadri ad alta tensione?

La combinazione di questi componenti garantisce controllo, protezione e monitoraggio completi dei sistemi di alimentazione.

Quali tipi di quadri ad alta tensione sono comuni?

I quadri ad alta tensione possono essere classificati in diversi modi:

• Per mezzo di isolamento:Quadri isolati in aria (AIS) e quadri isolati in gas (GIS).
• Per posizione di installazione:Unità di quadro per interni ed esterni.
• Per scopo dell'applicazione:Unità principali di trasmissione, distribuzione e anello (RMU).

Ciascun tipo presenta vantaggi in termini di spazio, costi, sicurezza e requisiti ambientali.

Dove vengono utilizzati i quadri ad alta tensione?

I quadri ad alta tensione sono essenziali in molti settori, tra cui:

• Sottostazioni elettriche e reti di trasmissione.
• Impianti di produzione di energia e impianti di energia rinnovabile.
• Impianti industriali pesanti, attività manifatturiere e minerarie.
• Progetti infrastrutturali come aeroporti e sistemi ferroviari.

Il suo ruolo nella distribuzione stabile dell'energia e nella mitigazione dei guasti lo rende indispensabile nei moderni sistemi elettrici.

Perché la sicurezza è fondamentale nei quadri ad alta tensione?

Lavorare con sistemi ad alta tensione comporta gravi rischi per la sicurezza, inclusi archi elettrici che possono raggiungere temperature estreme e rischi di elettrocuzione. Per gestire questi rischi in modo efficace sono necessari protocolli di sicurezza rigorosi, dispositivi di protezione e operatori ben addestrati.

Interblocchi di sicurezza ben progettati e cinque funzioni di prevenzione impediscono operazioni come la chiusura degli interruttori sotto carico o l'apertura di compartimenti sotto tensione, salvaguardando sia il personale che le apparecchiature.

Come selezionare il giusto quadro ad alta tensione?

Scegliere il sistema corretto implica valutare:

• Livelli di tensione e corrente richiesti.
• Condizioni ambientali come temperatura e umidità.
• Conformità agli standard internazionali come IEC 62271.
• Esigenze di manutenzione e costi del ciclo di vita.

Lavorare con fornitori esperti garantisce la migliore corrispondenza tra i requisiti di prestazione e sicurezza. Per soluzioni di alta qualità, prendi in considerazione le opzioni di produttori affermati comeZhejiang Deyan Electric Co., Ltd., specializzata in apparecchiature affidabili per la distribuzione dell'energia, compresi quadri ad alta tensione.

Domande frequenti

Cos'è il quadro ad alta tensione?

I quadri ad alta tensione sono apparecchiature elettriche progettate per controllare, proteggere e isolare parti di un sistema di alimentazione ad alta tensione, in genere superiore a 1.000 volt, garantendo un funzionamento sicuro e la gestione dei guasti.

In che modo i quadri ad alta tensione migliorano la sicurezza?

Interrompendo la corrente durante i sovraccarichi, isolando le sezioni danneggiate e prevenendo operazioni non sicure tramite interblocchi, i quadri riducono notevolmente i rischi elettrici e proteggono il personale e le apparecchiature.

Quali sono i componenti principali dei quadri ad alta tensione?

I componenti chiave includono interruttori automatici, sezionatori, relè di protezione, sbarre collettrici e trasformatori di misura, ciascuno dei quali contribuisce al monitoraggio, al controllo e alla protezione delle reti elettriche.

Perché le condizioni ambientali sono importanti nella scelta del quadro?

La temperatura, l'umidità e i contaminanti influenzano le prestazioni di isolamento e la resistenza alla corrosione, incidendo sulla longevità e sull'affidabilità dei quadri.

Quali norme regolano la progettazione dei quadri ad alta tensione?

Standard come la serie IEC 62271 definiscono i requisiti per la progettazione, il collaudo e il funzionamento sicuro dei quadri ad alta tensione per garantire qualità e conformità.
