Unità principale ad anello isolato in gas con chiusura in metallo

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati. L'unità principale ad anello isolato in gas con custodia metallica è un quadro compatto, di tipo fisso, con custodia metallica che utilizza gas SF6 per un isolamento e un'estinzione dell'arco superiori. L'unità principale ad anello isolato in gas con chiusura mentale è progettata per una distribuzione affidabile dell'alimentazione nelle reti secondarie da 10-12 kV. Il suo design sigillato ed esente da manutenzione garantisce sicurezza e stabilità, rendendolo ideale per reti urbane, aree industriali e altre applicazioni attente allo spazio che richiedono prestazioni elevate e resistenza ambientale.

Invia richiesta

Descrizione del prodotto

L'unità principale ad anello isolato in gas con protezione metallica è un quadro elettrico isolato in gas SF6, con protezione metallica e sbarre collettrici comuni. L'unità principale ad anello isolato in gas con chiusura mentale può essere configurata con moduli che includono unità di commutazione del carico, unità combinate sezionatore di carico-fusibili, unità con interruttore automatico in vuoto e unità di alimentazione sbarre collettrici. Utilizzando una serie di tecnologie e materiali avanzati, offre prestazioni elettriche e meccaniche eccezionali con un impatto ambientale e climatico minimo. Dimensioni compatte. L'unità principale ad anello isolato in gas con chiusura mentale offre facilità di installazione, funzionamento conveniente, funzionamento esente da manutenzione e opzioni di configurazione flessibili. Il suo design chiaro e intuitivo garantisce un funzionamento semplice e diretto. Caratterizzato da un'elevata capacità di cablaggio dell'alimentatore, è compatibile con vari sistemi di cablaggio.

Parametro del prodotto (Specifica)

Progetto		Modulo C	Modulo F	Modulo V		Modulo CB
		Interruttore di carico	Apparecchiature elettriche combinate	Interruttore a vuoto	Interruttore di isolamento/messa a terra	Interruttore automatico sotto vuoto	Interruttore di isolamento/messa a terra
Tensione nominale	KV	12	12	12	12	12	12
Frequenza nominale	Hz	50	50	50	50	50	50
Tensione di resistenza alla frequenza di alimentazione (fase-fase/fase-terra)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Tensione di tenuta all'impulso di un fulmine	KV	75/85	75/85	75/85	75/85	75/85	75/85
Corrente nominale	A	630	documentazione	630		1250/630
Corrente di interruzione nominale a circuito chiuso	A	630
Corrente nominale di ricarica e interruzione del cavo	A	135/135
Corrente di chiusura nominale di cortocircuito (picco)		50	80
Corrente di tenuta di picco nominale	kA	50
Corrente di tenuta nominale di breve durata	kA/3s	20
Corrente di interruzione nominale di cortocircuito	kA		31..5	20
Corrente di trasferimento nominale	A		1750
Corrente nominale massima per il fusibile	A		125
Resistenza del circuito	Ω	≤300	≤600
Vita meccanica	secondo	5000	3000	5000	2000	5000	5000

Caratteristica e applicazione del prodotto

Isolamento avanzato dal gas

Custodia completamente sigillata

Compatto e salvaspazio

Maggiore sicurezza

Durata di servizio e affidabilità prolungate

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

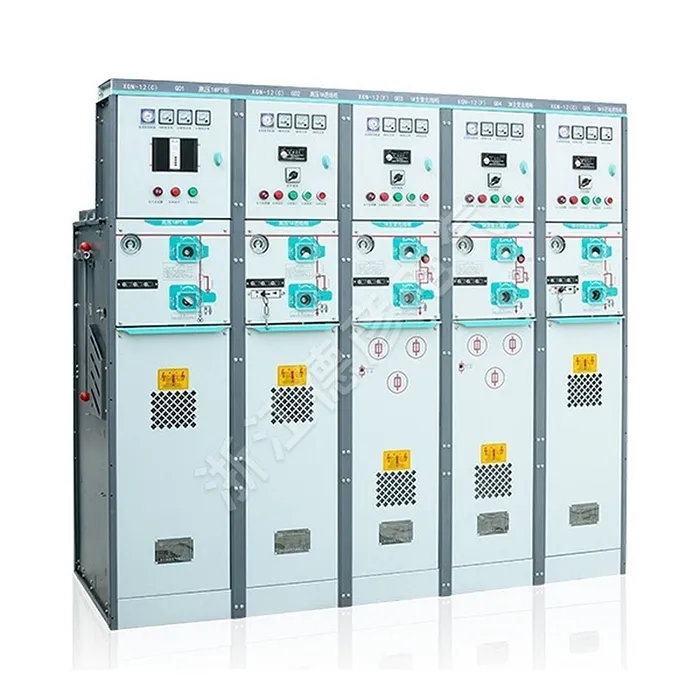

Metal-Enclosed Gas-Insulated Ring Main Unit
