Interruttore automatico in vuoto ad alta tensione fisso per interni

Deyan Electric è un fornitore professionale con una ricca esperienza nella produzione di apparecchi elettrici industriali. L'interruttore automatico in vuoto ad alta tensione fisso per interni progettato per sistemi a 12 kV. Utilizzando la tecnologia avanzata di interruzione del vuoto, garantisce un'interruzione affidabile della corrente, una manutenzione minima e una maggiore sicurezza. Compatto e versatile, è ideale per la distribuzione e la protezione dell'energia in varie applicazioni industriali e di pubblica utilità.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico in vuoto fisso per interni è un quadro trifase per interni CA 50 Hz, 12 KV. È adatto per il controllo e la protezione di imprese industriali, centrali elettriche, sottostazioni e impianti elettrici ed è adatto per siti operativi frequenti. Il comando e il corpo dell'interruttore sono integrati. Può essere progettato come unità di installazione fissa o essere dotato di un meccanismo di attuazione dedicato per formare una cassettiera da utilizzare. La parte del circuito principale dell'interruttore automatico sotto vuoto fisso per interni può adottare un polo terminale solidificato integrale per ottenere miniaturizzazione, elevata affidabilità ed esente da manutenzione dell'interruttore automatico. Può essere equipaggiato con quadri elettrici a cassetto a montaggio medio di tipo KYN28-12 (GZS) e il tipo fisso può essere utilizzato anche in quadri elettrici di tipo fisso XGN.

Parametro del prodotto (Specifica)

Numero di serie	Nome		Unità	Dati
1	Tensione nominale		kV	12
2	Tensione operativa massima		KV	12
3	Corrente nominale		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corrente di interruzione nominale di cortocircuito (corrente di stabilità termica nominale - RMS)		KA	20/25	31.5		40
5	Corrente di chiusura nominale di cortocircuito (picco)		KA	50/63	80		100
6	Corrente di tenuta di picco nominale (corrente di stabilità dinamica nominale - picco)		KA	50/63	80		100
7	Corrente di resistenza al cortocircuito nominale 4S		KA	20/25	31.5		20/25
8	Livello di isolamento nominale	Resistenza alla tensione di esercizio (prima e dopo l'interruzione nominale)/1 min Resistenza alla tensione a frequenza di alimentazione	KV	Terra 42 (Interruzione 48)
		Tensione di resistenza (prima e dopo l'interruzione nominale) / Tensione di resistenza all'impulso di fulmine nominale di picco		Terra 75 (interruzione 85)
9	Tempo di stabilità termica nominale		S	4
10	Sequenza operativa nominale			Separato -0.3S - Combinato -180S - Combinato
11	Vita meccanica		Secondo	20000
12	Corrente di interruzione nominale di cortocircuito Numero di interruzioni		Secondo	50
13	Tensione di chiusura nominale del meccanismo operativo (CC)		v	CA、CC 110.220
14	Tensione di apertura nominale del meccanismo operativo (CC)		v	CA、CC 110.220
15	Divario di contatto		mm	11±1
16	Oltrecorsa (lunghezza di compressione della molla di contatto)		mm	3,5±0,5
17	Tempo di rimbalzo trifase in chiusura e apertura		SM	≤2
18	Tempo di rimbalzo del contatto durante la chiusura		SM	≤2
19	Velocità media di intervento		SM	0,9~1,2
	Velocità media di chiusura		SM	0,5-~0,8
20	Orario di apertura	Alla massima tensione operativa	S	≤0,05
21		Alla tensione operativa minima		≤0,08
22	Orario di chiusura		S	0.1
23	Resistenza di ciascuna fase del circuito principale		μΩ	630 ≤50		1250 ≤ 45
24	Spessore di usura cumulativo consentito per contatti mobili e stazionari		mm	3

Caratteristica e applicazione del prodotto

Interruzione avanzata del vuoto

Design fisso e compatto

Elevata sicurezza e affidabilità

Meccanismo di funzionamento a molla

Gamma di applicazioni versatile

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

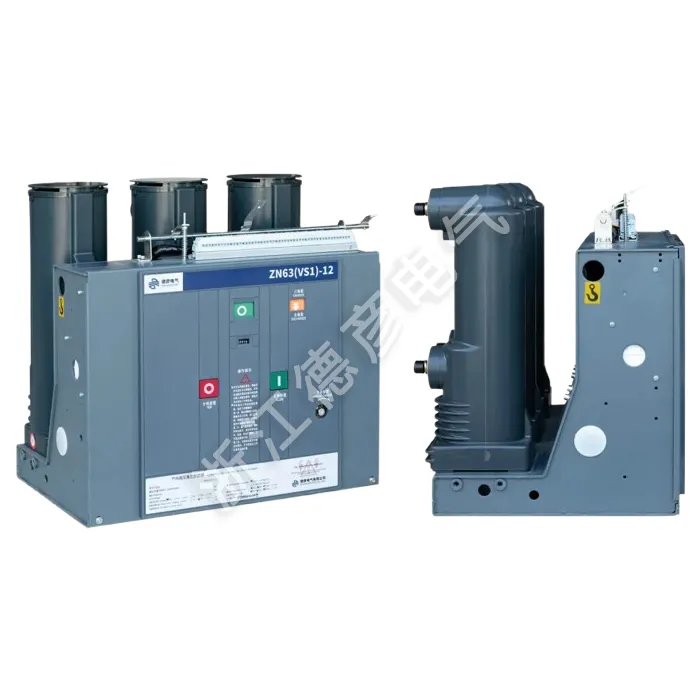

Fixed Indoor High-Voltage Vacuum Circuit Breaker
