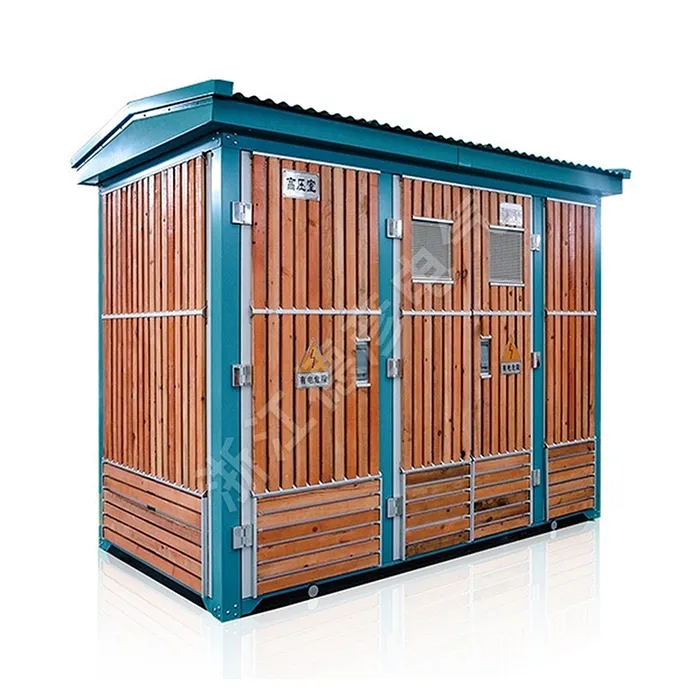

Sottostazione Prefabbricata Alta/Bassa Tensione

Deyan Electric è un fornitore professionale con una ricca esperienza nella produzione di apparecchi elettrici industriali. La sottostazione prefabbricata ad alta/bassa tensione è una soluzione compatta, completamente chiusa e omologata per la distribuzione di energia da 12 kV a 400 V. Questa unità "plug-and-play" integra un trasformatore, un quadro AT/BT e sistemi di controllo in un unico involucro robusto e resistente alle intemperie. Garantisce un approvvigionamento energetico affidabile, una maggiore sicurezza ed è ideale per una rapida implementazione in applicazioni urbane, industriali e commerciali

Invia richiesta

Descrizione del prodotto

La sottostazione prefabbricata ad alta/bassa tensione è ampiamente utilizzata negli aggiornamenti della rete urbana, comunità residenziali, grattacieli, strutture industriali e minerarie, hotel, centri commerciali, aeroporti, ferrovie, giacimenti petroliferi, banchine, autostrade e strutture elettriche temporanee per applicazioni sia interne che esterne.

La sottostazione prefabbricata ad alta/bassa tensione è una soluzione compatta e completamente integrata per trasformare la media tensione (ad esempio 12 kV o 40,5 kV) in bassa tensione (400 V). Questa unità "plug-and-play" combina trasformatori, quadri di comando AT/BT e sistemi di controllo in un involucro robusto e resistente alle intemperie. Garantisce una distribuzione affidabile dell'energia, consente una rapida implementazione in loco con lavori civili minimi ed è ideale per applicazioni urbane, industriali e di energia rinnovabile.

Parametro del prodotto (Specifica)

● Specifiche tecniche dell'interruttore di carico

Numero di serie	Nome	Unità	Interruttore di carico FKN12-12	Interruttore di carico a vuoto FZN25-12
1	Tensione nominale	kV	10
2	Tensione operativa massima	kV	12
3	Frequenza nominale	Hz	50
4	Corrente nominale	A	630
5	Corrente nominale al carico di interruzione	A	630
6	Corrente di stabilità termica (RMS)	kA/S	20/2	20/4
7	Corrente di stabilità dinamica	kA	50	50
8	Corrente di chiusura di cortocircuito (picco)	KA	50	50
9	Cicli di interruzione a pieno carico	Secondo	20	10000
10	Vita meccanica	Secondo	2000	10000
11	Tensione di resistenza alla frequenza di rete di 1 min (fase-fase e fase-terra)	kV	42	42
12	Tensione impulsiva del fulmine (relativa e rispetto a terra)	kV	75	75

● Specifiche tecniche per fusibili ad alta tensione

Numero di serie		Tensione nominale (kV)	Corrente di interruzione (A)	Corrente di interruzione (KA)	Potenza fusibile (A)
Modello britannico	Modello domestico	Tensione nominale (kV)	Corrente di interruzione (A)	Corrente di interruzione (KA)	Potenza fusibile (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Nota: determinato dalla presenza o meno di un riscontro. N denota assenza di attaccante, A indica attaccante presente.

Numero di serie	Tipo di dispositivo di viaggio	Corrente nominale dello sganciatore A	Potere di interruzione kA (AC 380 V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Termico-elettromagnetico o elettronico	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630.800.1000.1250.1600.2000	65(80)
CW1-3200	Intelligente	2000,2500,3200	100

Caratteristica e applicazione del prodotto

Design compatto e integrato "Plug-and-Play".

Custodia robusta e resistente alle intemperie

Elevata sicurezza e affidabilità

Eccellenti prestazioni del trasformatore

Configurazione flessibile e facile manutenzione

Siti di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto
