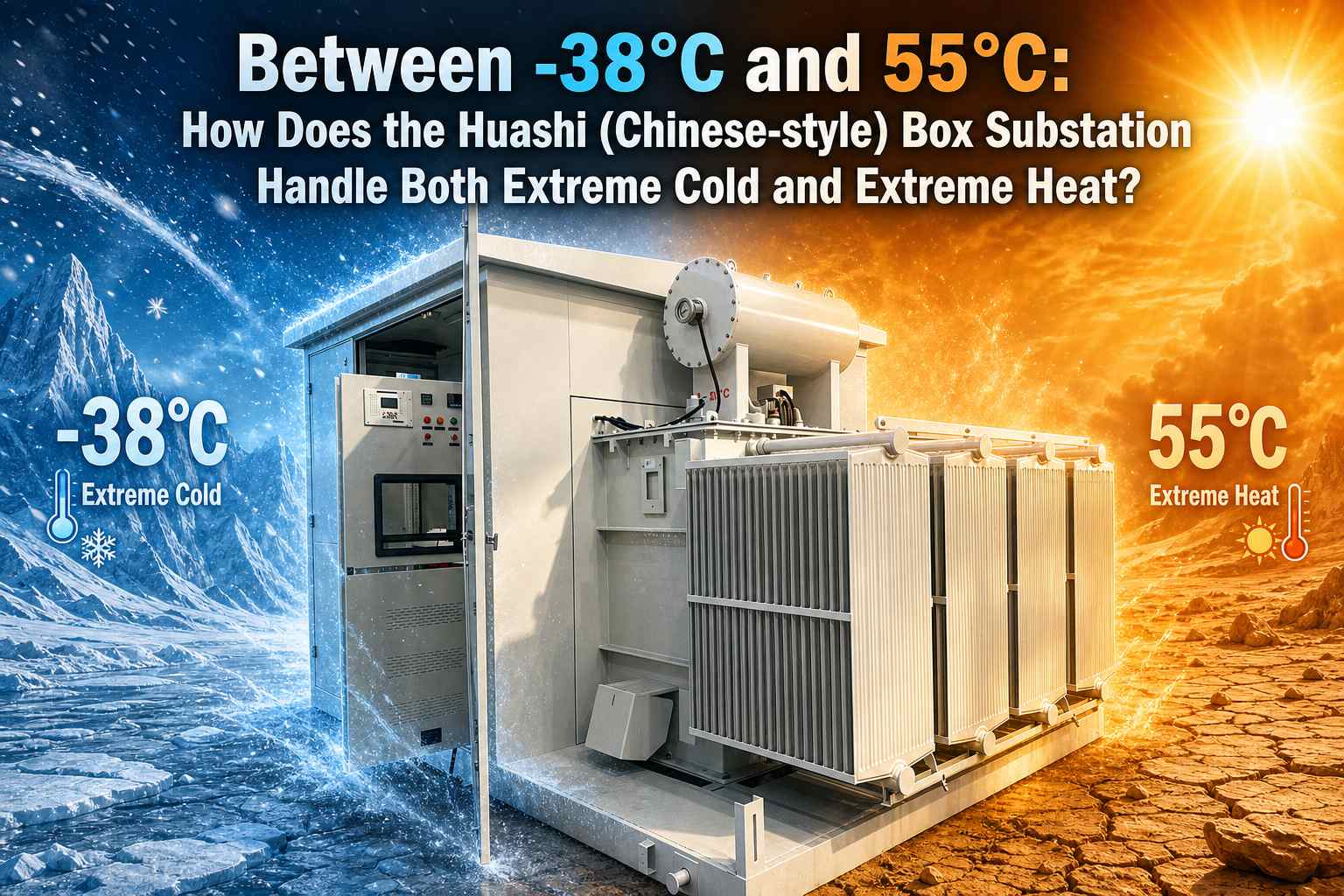

Tra -38°C e 55°C: come funziona la sottostazione Box Huashi (in stile cinese)

Nei siti d’oltreoceano per nuovi progetti energetici, come il Gobi dell’Asia centrale, l’Estremo Oriente russo e i deserti africani, le apparecchiature si trovano ad affrontare enormi differenze di temperatura tutto l’anno: le temperature invernali scendono a -38°C, mentre le temperature superficiali estive salgono a 55°C. In tali condizioni, le sottostazioni box convenzionali sono altamente soggette a guasti, tra cui solidificazione dell’olio a bassa temperatura, inceppamento del meccanismo di commutazione, intervento per sovraccarico ad alta temperatura e invecchiamento accelerato dell’isolamento, che influiscono direttamente sulla generazione continua di energia delle centrali fotovoltaiche ed eoliche.Zhejiang Deyan Electric Co., Ltd.ha ottimizzato e aggiornato la sua sottostazione box in stile cinese per complesse condizioni operative all'estero, ottenendo un funzionamento stabile e continuo in un ampio intervallo di temperature da -38°C a 55°C, fornendo soluzioni prefabbricate affidabili di distribuzione dell'energia per appaltatori EPC globali e nuovi clienti di centrali energetiche.

Ciò che distingue la sottostazione box di stile cinese dalle tradizionali sottostazioni box di stile europeo è la sua caratteristica principale: il corpo del trasformatore è montato esternamente, con i dissipatori di calore direttamente esposti all'aria, facendo affidamento sulla ventilazione naturale per dissipare il calore. Ciò gli conferisce un potenziale di dissipazione del calore intrinsecamente eccellente, che è il vantaggio fondamentale per adattarsi a scenari ad alta temperatura. Basandosi su questa base strutturale, Deyan Electric ha realizzato progetti personalizzati specializzati mirati ai due principali punti critici del freddo estremo e del caldo estremo, risolvendo in una sola volta le sfide di funzionamento delle apparecchiature causate da enormi differenze di temperatura.

Condizioni operative ad alta temperatura 55°C: migliore dissipazione del calore, nessun intervento per alta temperatura

Nei progetti relativi ai deserti mediorientali e africani, la temperatura ambiente può raggiungere i 55°C. La radiazione solare combinata con la generazione di calore del trasformatore rende le sottostazioni box convenzionali altamente suscettibili alla protezione da sovratemperatura e al funzionamento ridotto. La sottostazione box in stile cinese Deyan adotta una struttura del radiatore di tipo aperto montata esternamente, sfruttando appieno il raffreddamento per convezione naturale e riducendo la dipendenza da componenti vulnerabili come i ventilatori.

Il guscio dell'involucro utilizza una piastra in acciaio resistente agli agenti atmosferici con rivestimento in fluorocarburo resistente ai raggi UV per resistere all'intensa radiazione solare e ridurre l'accumulo di calore interno. Gli scomparti ad alta e bassa tensione sono dotati di un sistema di scarico intelligente a temperatura controllata che attiva automaticamente la ventilazione forzata quando le temperature raggiungono una soglia prestabilita, combinato con schermi filtranti antipolvere per bilanciare la dissipazione del calore e la prevenzione della sabbia. Tutti i componenti interni sono parti di tipo industriale ad alta temperatura e i materiali isolanti hanno un ampio margine di aumento della temperatura riservato, mantenendo la capacità nominale stabile a 55°C e prevenendo gli arresti della stazione causati dal surriscaldamento della sottostazione.

Condizioni operative di freddo estremo -38°C: antigelo a bassa temperatura, che garantisce un avvio affidabile

Quando la temperatura ambiente scende a -38°C, la viscosità dell'olio del trasformatore convenzionale aumenta notevolmente e può persino far precipitare la cera. Le guarnizioni degli interruttori diventano fragili alle basse temperature e gli armadi elettrici sono soggetti a condensa e congelamento, rendendo impossibile la chiusura delle apparecchiature.

Per i progetti a basse temperature, Deyan seleziona olio per trasformatori naftenico a basso punto di scorrimento, che mantiene una buona fluidità alle basse temperature. Gli scomparti di alta e bassa tensione della sottostazione box sono dotati di un modulo integrato di riscaldamento intelligente + deumidificazione anticondensa che attiva automaticamente il riscaldamento quando le temperature scendono al di sotto di un valore impostato, mantenendo la temperatura di esercizio dei circuiti di controllo e protezione.

La guarnizione della custodia utilizza strisce di tenuta in gomma siliconica resistenti alle basse temperature per prevenire l'indurimento e la rottura a bassa temperatura e per prevenire l'intrusione di umidità, ghiaccio e neve. La struttura a guscio è stata sottoposta a verifica di impatto a bassa temperatura, senza rischio di frattura fragile in ambienti freddi estremi, garantendo una messa in servizio regolare a -38°C e adattandosi a progetti di energia eolica e fotovoltaica in Asia centrale e Siberia.

Adattamento a più scenari, rispetto degli standard di progetto all'estero

La sottostazione box in stile cinese Zhejiang Deyan Electric integra un compartimento ad alta tensione, un compartimento a bassa tensione e un trasformatore a bagno d'olio montato esternamente. Presenta una struttura compatta e un ingombro ridotto, facilitando il sollevamento in loco e una rapida installazione.

Supporta livelli di tensione tradizionali di 10 kV/35 kV e può essere adattato per progetti all'estero, tra cui l'incremento del fotovoltaico, l'energia eolica e la distribuzione dell'energia mineraria. Può essere prodotto secondo gli standard internazionali IEC e viene fornito con CE, RoHS e altre certificazioni correlate, soddisfacendo i requisiti di conformità dei proprietari esteri e degli appaltatori EPC.

Oltre al design per un'ampia gamma di temperature, l'involucro è disponibile con gradi di protezione IP54/IP55 e supporta la personalizzazione anti-tempesta di sabbia e corrosione da nebbia salina, adattandosi ad ambienti compositi difficili come altipiani, tempeste di sabbia e aree costiere. L'unità completa è dotata di configurazioni complete di interblocco meccanico, scaricatori di sovratensione, scarico della pressione e protezione del gas, con funzionamento e manutenzione convenienti. La manutenzione di una singola unità non influisce sul funzionamento delle altre unità, riducendo significativamente i costi di gestione e manutenzione della stazione.

 Conclusione

Dai nevai freddi estremi a -38°C ai deserti torridi a 55°C, le differenze estreme di temperatura non sono più un ostacolo per i nuovi progetti energetici all’estero. La sottostazione box in stile cinese Zhejiang Deyan Electric, basandosi sul suo esclusivo design strutturale e sulla tecnologia di personalizzazione di un ampio intervallo di temperature, raggiunge un funzionamento stabile sia in ambienti ad alta che a bassa temperatura, fornendo soluzioni di sottostazione prefabbricate convenienti per la distribuzione di energia globale e nuovi progetti energetici.

Se stai cercando una sottostazione box in stile cinese in grado di adattarsi a climi estremi, non esitare a contattare Zhejiang Deyan Electric per soluzioni tecniche e preventivi di progetto.
