Quali sono i cinque parametri chiave per la valutazione del trasformatore?

Cinque parametri chiave perValutazione del trasformatoreLa qualità, basata sugli standard internazionali (IEC 60076) e sulle pratiche ingegneristiche del settore, si concentra principalmente sull'efficienza delle prestazioni del trasformatore, sull'affidabilità della sicurezza e sulla stabilità operativa. Di seguito è riportata una spiegazione sistematica dei cinque parametri principali:

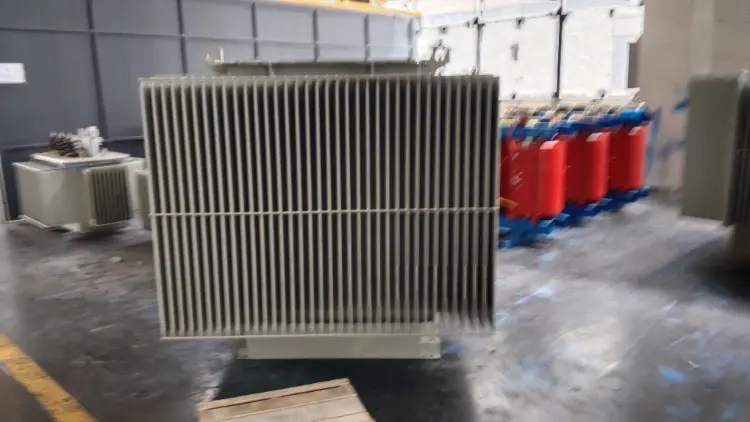

1. Capacità nominale

Si riferisce alla potenza apparente che un trasformatore può fornire continuamente per periodi prolungati con tensione nominale, frequenza nominale e condizioni di raffreddamento specificate, misurata in kVA o MVA.

Funzione: determina la capacità di carico del trasformatore e funge da base primaria per la selezione.

Principio di selezione: basato sulla potenza del carico totale (considerando il fattore di potenza e il fattore simultaneo), con un margine del 15%–25% riservato per evitare sovraccarico e riscaldamento ("piccolo cavallo che tira un grande carro") o perdite di inattività ("grande cavallo che tira un piccolo carro").

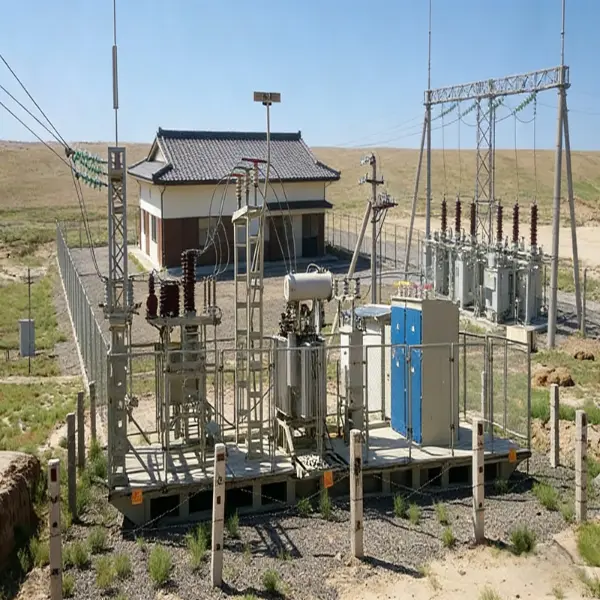

Applicazione ingegneristica: i trasformatori da 35 kV in genere vanno da 1 a 40 MVA, mentre le stazioni fotovoltaiche step-up utilizzano comunemente unità da 400 a 1000 kVA.

Esempi di parametri di prodotto: il trasformatore da 35 kV di Deyan Electric ha una capacità nominale di 160 kVA; Il trasformatore a secco di Xiangtong Electric ha una potenza nominale di 400 kVA.

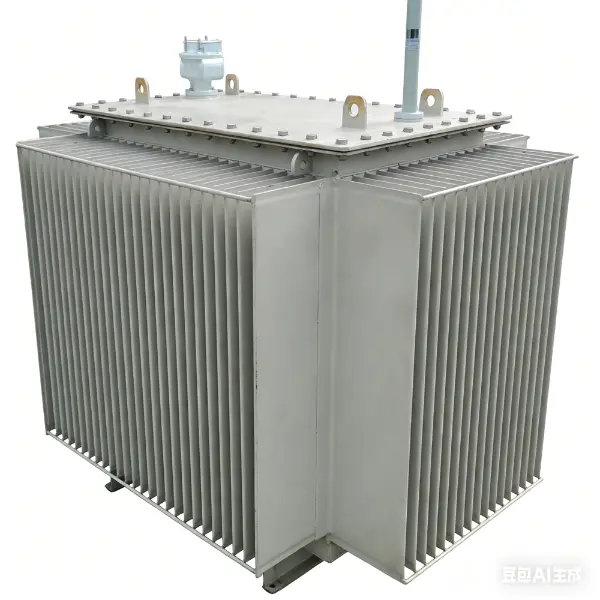

2. Perdita senza carico

Conosciuta anche come perdita di ferro, si riferisce alla perdita di potenza attiva quando il lato secondario del trasformatore è a circuito aperto e il lato primario è soggetto alla tensione nominale. Consiste principalmente nell'isteresi del nucleo e nelle perdite per correnti parassite.

Fattori influenti: materiale del nucleo (ad es. lamiere di acciaio al silicio a grani orientati laminati a freddo), processo di laminazione, progettazione della densità del flusso magnetico.

Significato dell'efficienza energetica: una metrica fondamentale per valutare l'efficienza energetica del trasformatore. I prodotti ad altissima efficienza hanno perdite a vuoto ≤ 0,6 W/kg.

Valori tipici: un trasformatore in olio da 160 kVA ha perdite a vuoto di circa 280 W; i modelli ad alta efficienza possono scendere sotto i 200 W.

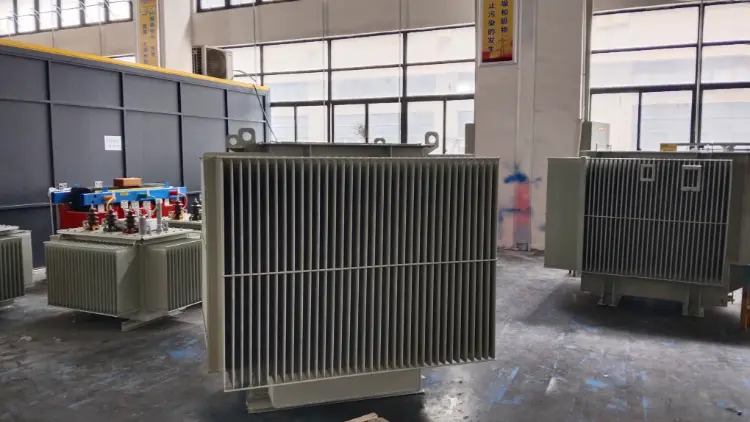

3. Perdita di carico

Conosciuta anche come perdita di rame, si riferisce alla perdita di potenza attiva generata dalla resistenza dell'avvolgimento sotto corrente nominale, proporzionale al quadrato della corrente di carico.

Fattori che influenzano:

Materiale del conduttore (il rame supera l'alluminio), area della sezione trasversale e processo di connessione.

Valore di valutazione:

Incide direttamente sui costi operativi; minori perdite garantiscono una migliore efficienza energetica a lungo termine.

Valori tipici:

Un trasformatore da 160 kVA ha perdite di carico di circa 2820 W, mentre i modelli ad alta efficienza possono essere controllati al di sotto di 2500 W.

Esempio di parametro del prodotto: la perdita di carico del trasformatore Deyan Electric è 2820 W

4. Impedenza di cortocircuito (%)

Si riferisce alla percentuale di tensione nominale richiesta per applicare la corrente nominale al lato primario quando il lato secondario è cortocircuitato, riflettendo l'entità della resistenza interna del trasformatore.

Funzioni:

Limita la corrente di cortocircuito (un'impedenza maggiore riduce la corrente di cortocircuito);

Influisce sulla velocità di regolazione della tensione (un'impedenza più elevata provoca una maggiore caduta di tensione durante le fluttuazioni del carico).

Intervallo tipico:

Trasformatori di distribuzione: 4%–6% (stabilità del bilanciamento e caduta di tensione);

Servizio industriale pesante (ad esempio forni ad arco): 8%–15%;

Quando più unità funzionano in parallelo, la deviazione dell'impedenza deve essere ≤±0,5%.

Esempi di prodotti:

Huarui Electric: tensione di impedenza 4,5%.

Xiangtong Electric: tensione di impedenza 4,0%.

5. Prestazioni di isolamento

Copre la resistenza dell'isolamento e lo stato di invecchiamento tra gli avvolgimenti e tra gli avvolgimenti e la terra, costituendo la base per un funzionamento sicuro.

Elementi di test fondamentali:

Resistenza di isolamento: misurata con megaohmetro, riflette la secchezza dell'isolamento e il grado di invecchiamento;

Tensione di resistenza alla frequenza di alimentazione: resiste alla tensione specificata (ad esempio, 75 kV per avvolgimenti da 35 kV) per 1 minuto senza guasti;

Scarica Parziale (PD): ≤3pC è ottimale; il superamento di questa soglia indica un degrado dell'isolamento;

Classe di isolamento: Classe A (105°C), Classe F (155°C), Classe H (180°C), che determina i limiti di aumento della temperatura.

Base standard: sia GB/T 6451 che IEC 60076 specificano obbligatoriamente la tensione di resistenza all'isolamento e i limiti di scarica parziale.

Esempio di parametro del prodotto: i trasformatori prodotti da Jinghengjin hanno un livello di isolamento LI200AC85; La classe di isolamento di Jinyu Electric è H.

Note supplementari: altri indicatori ausiliari critici

Sebbene non siano tra i “Cinque parametri fondamentali”, questi rimangono essenziali nella pratica ingegneristica:

Aumento della temperatura: aumento della temperatura dell'olio superiore ≤60K, aumento della temperatura dell'avvolgimento ≤65K (IEC 60076-2);

Gruppo di connessione‌: Dyn11 è il mainstream per la distribuzione, sopprime la distorsione della terza armonica e garantisce un funzionamento stabile sotto carichi sbilanciati trifase;

Metodo di raffreddamento‌: il raffreddamento naturale a bagno d'olio (ONAN) e il raffreddamento ad aria di tipo secco (AN) influiscono sull'efficienza di dissipazione del calore e sull'applicabilità ambientale;
