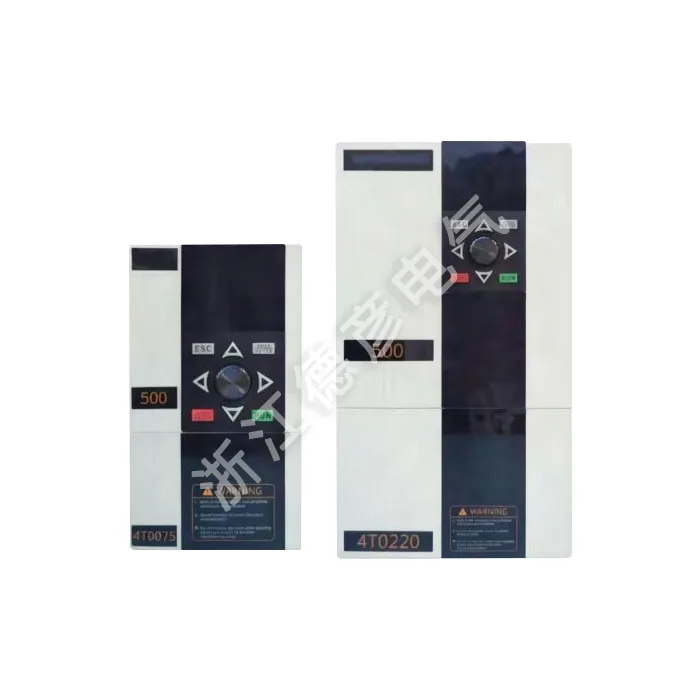

Convertitore monotubo per uso generale

Deyan Electric è un fornitore professionale con una ricca esperienza nella produzione di apparecchi elettrici industriali. Il suo inverter a tubo singolo per uso generale LNC500 vanta alta qualità, elevata densità di potenza e funzioni complete. Con un buon vantaggio di prezzo per l'acquisto all'ingrosso, supporta Modbus e soddisfa diverse esigenze, degne del tuo acquisto.

Invia richiesta

Descrizione del prodotto

I convertitori di frequenza a tubo singolo inverter per uso generico serie LNC500 sono sviluppati sulla base di una nuovissima piattaforma software e hardware. Per soddisfare al meglio le richieste del mercato delle apparecchiature meccaniche come macchine utensili, stampa, tessuti, fibre chimiche, materiali lapidei e incisioni, questa serie di convertitori di frequenza presenta un'elevata densità di potenza, funzioni di protezione complete e funzioni applicative complete. Supporta il protocollo di comunicazione standard Modbus (Nota: per i convertitori di frequenza con una potenza di 7,5 kW 380 V e inferiore e 5,5 kW 220 V e inferiore, l'interfaccia di comunicazione si trova su una scheda di comunicazione indipendente. Quando si effettua un ordine, se si annota "scheda di comunicazione", sarà inclusa la funzione di comunicazione standard 485. I convertitori di frequenza con una potenza superiore a 7,5 kW 380 V e superiore a 5,5 kW 220 V vengono forniti con il funzione di comunicazione standard 485). Intervallo di potenza: 0,75 kW-5,5 kW-220 V, 0,75 kW-37 kW-380 V.

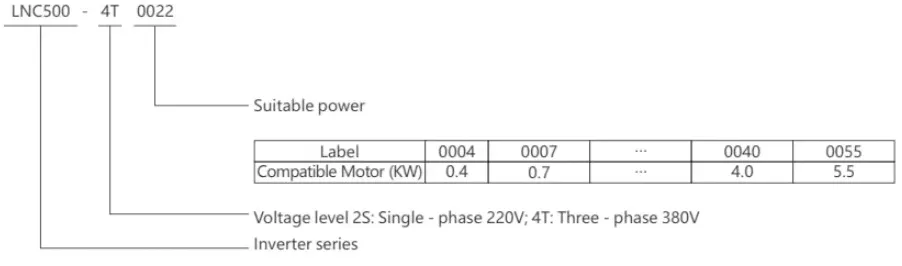

Significato del modello

LNC500 General-Purpose Inverter (Single-Tube)

Elenco dei modelli di macchine

Tensione e potenza del convertitore di frequenza	Carico per uso generale
Tensione e potenza del convertitore di frequenza	Capacità nominale (kVA)	Corrente di uscita nominale (A)	Potenza motore applicabile (kw)
220 V-0,7 kW	1.9	5	0.75
220 V-1,5 kW	2.9	7	1.5
220 V-2,2 kW	3.8	10	2.2
220 V-4,0 kW	5.7	16	4
220 V-5,5 kW	8.5	25	5.5
380 V-1,5 kW	2.4	4.5	1.5
380 V-2,2 kW	3.6	5.5	2.2
380 V-4,0 kW	6.3	9	4
380 V-5,5 kW	8.6	13	5.5
380 V-7,5 KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380 V-18,5 kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Specifiche tecniche

Articolo			Specifica
Ingresso	Frequenza della tensione		Trifase 380V50/60Hz	Monofase 220V50/60Hz
	Fluttuazione di tensione		Trifase 300 V ~ 460 V	Monofase 170 V~270 V
Produzione	Intervallo di tensione		Serie 4T#: 0 ~ 380 V	Serie 2S#: 0 ~ 220 V
	Gamma di frequenza		0~600Hz
	Capacità di sovraccarico		110% a lungo termine; 150% per 1 minuto; 180% per 2 secondi
Caratteristiche del controllo	Modalità di controllo		Controllo V/F	Controllo vettoriale ad anello aperto
	Coppia di spunto		0 velocità al 180%	0 velocità al 180%
	Intervallo di regolazione della velocità		1:100	1:200
	Precisione della stabilità della velocità		±0,5%	±0,1%
	Tempo di risposta		≤20ms	≤5ms
	Curva V/F		Impostazione arbitraria delle curve V/F multisegmento Tre curve fisse: coppia costante, riduzione della coppia 0, riduzione della coppia 1
	Aumento di coppia		Impostazione manuale: 0,0 ~ 30,0% della potenza nominale; Boost automatico: determina automaticamente la coppia di boost in base alle condizioni di carico
	Soppressione attuale		Il controllo a circuito chiuso della corrente limita accuratamente la corrente entro un intervallo ragionevole, evitando così picchi di corrente e interventi per guasto
	Soppressione della tensione		In situazioni in cui la tensione di rete fluttua frequentemente o si verificano frequenti accelerazioni e decelerazioni, viene utilizzato un controllo unico di previsione della tensione per limitare la tensione entro un intervallo ragionevole
	Risoluzione della frequenza	Quantità analogica	0,1%della frequenza massima di uscita
		Quantità digitale	0,01 Hz
	Precisione della frequenza	Quantità analogica	0,1%della frequenza massima di uscita
		Quantità digitale	0,01%della frequenza di uscita impostata
Funzioni tipiche	Funzionamento a più velocità		Controllo multi-velocità programmabile a 8 stadi, 6 modalità operative disponibili per la selezione
	Funzionamento a frequenza oscillante		Funzionamento a frequenza oscillante: frequenza preimpostata e frequenza centrale regolabile, memoria di stato e ripristino dopo lo spegnimento e l'interruzione di corrente
	Controllo PID		Controller PID integrato (frequenza preimpostata disponibile)
	Comunicazione RS485		Funzione di comunicazione RS485 standard, che supporta il protocollo di comunicazione MODBUS
	Risparmio energetico automatico		Regola la tensione di uscita e la compensazione dello scorrimento in tempo reale in base alla corrente di uscita, consentendo al motore di funzionare sempre con la massima efficienza
	Regolazione automatica della tensione		È possibile selezionare tre modalità di regolazione dinamica della tensione, regolazione della tensione statica e regolazione senza tensione secondo necessità per ottenere l'effetto operativo più stabile
	Rilevamento velocità e riavvio		Riavvio graduale e riavvio con arresto istantaneo del motore
	Contatore		Un contatore interno per una facile integrazione del sistema
	Frequenza portante		Sintesi vettoriale trifase: 1,5 ~ 12,0 KHz
	Impostazione della frequenza	Ingresso analogico	Ingresso tensione: 0 ~ 10 V (impedenza di ingresso 10 K) (è possibile impostare limiti superiore e inferiore) Ingresso corrente: 0 ~ 20 mA (tensione limite superiore 12 V) (è possibile impostare limiti superiore e inferiore)
		Ingresso digitale	Impostato tramite pannello operativo, interfaccia RS485, terminali UP/DW e può anche essere impostato in varie combinazioni con ingresso analogico
	Segnale di uscita	Uscita analogica	Segnale di tensione 0~10V o corrente 0~20mA unidirezionale
		Uscita digitale	Uscita DO a 2 vie, uscita relè di guasto a 1 via (TA, TB, TC)
	Frenata	Frenata rigenerativa	Oltre il 75%
		Frenatura CC	Selezionabile rispettivamente durante l'avvio e l'arresto, frequenza operativa 0~50,00 Hz, tempo operativo 0~20,0 s o funzionamento continuo
Funzione di protezione	Protezione dell'alimentazione		Protezione da sottotensione, protezione da squilibrio di potenza trifase
	Protezione del funzionamento		Protezione da sovracorrente, protezione da sovratensione, protezione da sovraccarico dell'inverter, protezione da sovraccarico dell'inverter, protezione da sovraccarico del motore, protezione da perdita di fase in uscita, protezione unità di modulo, protezione da perdita di fase in ingresso, protezione da sovraccarico dell'alimentatore switching
	Anomalia dell'apparecchiatura		Anomalia rilevamento corrente,anomalia memoria EEPROM,anomalia centralina,surriscaldamento motore,anomalia innesto MC,anomalia temperatura
	Collegamento motore		Motore non collegato, parametri trifase del motore sbilanciati, errore identificazione parametro
Ambiente	Temperatura ambiente		Da -10 ℃ a + 50 ℃ (senza congelamento)
	Umidità ambientale		Sotto il 90% (senza glassa)
	Ambiente circostante		All'interno (senza luce solare diretta, senza gas corrosivi o infiammabili, senza nebbia d'olio, polvere, ecc.)
	Altitudine		Sotto i 1000 m
	Livello di protezione		IP20
	Metodo di raffreddamento		Raffreddamento ad aria forzata
	Livello di vibrazione		<20m/s²

LNC500 General-Purpose Inverter (Single-Tube)
