Perché i quadri sono il nodo chiave nei moderni sistemi energetici?

In un sistema di alimentazione elettrica, iltrasmissione di energia elettricadalle centrali elettriche agli utenti finali comporta una serie di fasi complesse di controllo, distribuzione e protezione. Questo processo implica molto di più che semplicemente collegare i cavi; si basa su una gamma sofisticata e coordinata di attrezzature. I quadri, fungendo da nodo critico nella rete elettrica, svolgono funzioni che vanno ben oltre il semplice concetto di "commutazione". Essenzialmente, si tratta di un assieme con custodia metallica che integra più unità funzionali, incaricate di operazioni fondamentali come la creazione e l'interruzione dei circuiti, il monitoraggio dello stato, la protezione dai guasti e la distribuzione dell'alimentazione. Comprendere i quadri è fondamentale per comprendere come i moderni sistemi di alimentazione ottengono un'alimentazione sicura, affidabile e flessibile.

Il valore fondamentale del quadro risiede nella sua implementazione fisica di "isolamento" e "controllo". I sistemi di alimentazione devono gestire diverse condizioni operative, tra cui la trasmissione e le interruzioni di corrente di routine, l'isolamento sicuro durante la manutenzione delle apparecchiature e la disconnessione rapida in caso di guasti. Attraverso la combinazione meccanica e l'interblocco elettrico delle sue unità funzionali interne, il quadro standardizza e rende sicure queste operazioni. La sua custodia metallica fornisce una robusta barriera protettiva, separando fisicamente i componenti sotto tensione dall'ambiente esterno e dal personale. Internamente, le partizioni dividono ulteriormente l'unità in compartimenti indipendenti, come la camera delle sbarre collettrici, la camera dell'interruttore automatico e la camera dei cavi. Questa progettazione garantisce che, se si verifica un guasto in un compartimento, il suo impatto rimane localizzato, evitando che l'incidente si aggravi. Questa filosofia di progettazione modulare e compartimentata costituisce la base del modo in cui i quadri garantiscono la stabilità complessiva del sistema.

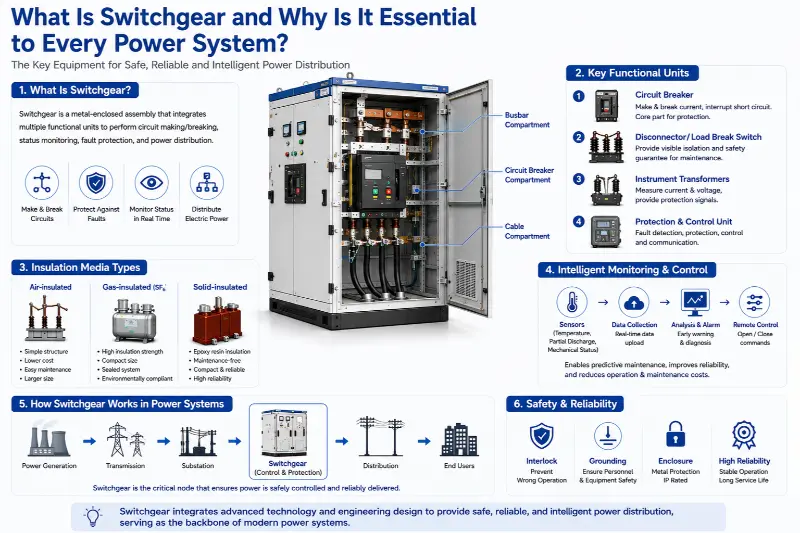

In termini di composizione funzionale, una tipica unità del quadro non è semplicemente una singola apparecchiatura ma un sistema in miniatura. Comprende diverse unità funzionali chiave che lavorano in concerto:

1. Unità di chiusura e interruzione del circuito principale: il componente principale qui è l'interruttore. È in grado di chiudere e interrompere circuiti in condizioni di carico normali; cosa ancora più importante, in caso di cortocircuito o grave sovraccarico, il suo meccanismo di sgancio interno gli consente di scattare automaticamente in pochi millisecondi, interrompendo la corrente di guasto. Il suo potere di interruzione determina direttamente l'entità dei guasti da cortocircuito che il quadro è in grado di gestire.

2. Separatore di sicurezza e unità di interruzione visibile: questa funzione è svolta principalmente da sezionatori (isolatori) o sezionatori di carico. I sezionatori vengono utilizzati dopo l'apertura dell'interruttore automatico per creare un'intercapedine chiara e affidabile con isolamento in aria, fornendo una garanzia di sicurezza visibile per la manutenzione delle apparecchiature. Gli interruttori-sezionatori possono essere classificati come segue: 1. Isolati in aria: utilizzano l'aria a pressione atmosferica come mezzo isolante primario. I vantaggi includono una struttura semplice, costi inferiori e facilità di manutenzione. Gli svantaggi includono le dimensioni ingombranti dell'attrezzatura; poiché l'aria ha una rigidità dielettrica relativamente bassa, per garantire la sicurezza sono necessarie ampie distanze elettriche. I componenti interni sono inoltre sensibili a fattori ambientali quali umidità e polvere.

3. Isolamento in gas: il gas esafluoruro di zolfo (SF6) viene generalmente utilizzato come mezzo isolante ed estinguente dell'arco. Il gas SF6 offre eccellenti capacità di isolamento e estinzione dell'arco, consentendo ai quadri che utilizzano questa tecnologia di essere estremamente compatti con un ingombro ridotto, pur rimanendo immuni alle interferenze ambientali esterne. Tuttavia, la tecnologia fa molto affidamento sulle tecniche di tenuta del gas; inoltre, l’SF6 è un potente gas serra e il suo recupero e smaltimento sono soggetti a rigide normative ambientali.

4. Isolamento solido: materiali solidi, come la resina epossidica, vengono utilizzati per fondere o incapsulare i componenti del circuito primario (ad esempio interruttori automatici, sezionatori) in un unico modulo integrato. Questa tecnologia elimina completamente l'impatto dell'ambiente esterno e consente un funzionamento esente da manutenzione, con dimensioni delle apparecchiature comprese tra quelle dei tipi isolati in aria e quelli isolati in gas. La sfida risiede nei requisiti estremamente elevati per la lavorazione dei materiali e la progettazione della dissipazione del calore.

La progettazione moderna dei quadri enfatizza sempre più l'osservabilità dello stato e il funzionamento e la manutenzione intelligenti. I modelli tradizionali di manutenzione periodica si stanno spostando verso una manutenzione predittiva basata sulle condizioni. Ciò si basa su vari sensori installati all'interno dell'armadio: i sensori di temperatura monitorano la generazione di calore sui contatti e sui punti di connessione delle sbarre; i sensori di scarica parziale rilevano i difetti di isolamento interno in fase iniziale; e i sensori delle caratteristiche meccaniche registrano le velocità di apertura e chiusura e i tempi degli interruttori automatici. I dati raccolti vengono caricati su un sistema backend in cui l'analisi dei big data fornisce avvisi tempestivi di potenziali guasti, consentendo una manutenzione mirata; ciò migliora significativamente l'affidabilità dell'alimentatore e riduce i costi di funzionamento e manutenzione.

I quadri non funzionano in modo isolato; il suo sistema di controllo secondario funge da interfaccia neurale per l’integrazione nelle moderne reti intelligenti. Attraverso protocolli di comunicazione standard, i dati relativi alla protezione, alla misurazione e allo stato possono essere trasmessi ai sistemi di automazione delle sottostazioni o ai centri di spedizione di livello superiore. Può anche ricevere comandi dal telecomando per eseguire operazioni di apertura e chiusura a distanza. Questa capacità di scambio bidirezionale di informazioni consente ai dispatcher della rete di monitorare lo stato operativo del perimetro della rete in tempo reale e facilita il rapido isolamento dei guasti e il ripristino dell'energia, elementi fondamentali nella costruzione di una rete in grado di autoripararsi.

Per quanto riguarda l'installazione e il funzionamento a lungo termine, le prestazioni dei quadri sono influenzate da numerosi fattori. La planarità della fondazione dell'installazione, la coppia di serraggio dei collegamenti delle sbarre e l'affidabilità della rete di messa a terra costituiscono le condizioni iniziali che ne determinano le prestazioni di durata. Durante il funzionamento, i componenti interni accumulano usura elettrica e meccanica; i collegamenti potrebbero allentarsi a causa dell'espansione/contrazione termica o delle forze elettromagnetiche, con conseguente surriscaldamento; e i materiali isolanti subiscono un progressivo invecchiamento nel tempo. Anche le apparecchiature più avanzate richiedono ispezioni professionali, monitoraggio della temperatura e test di scarica parziale per tenere traccia dei cambiamenti nelle loro condizioni.

In quanto nodo critico del sistema di alimentazione, i quadri incarnano una filosofia di progettazione caratterizzata da elevata integrazione, specializzazione funzionale e attenzione alla ridondanza della sicurezza. Dal robusto rivestimento esterno in metallo alla complessa logica elettrica interna, dai principi fondamentali di isolamento fisico alle tecnologie di rilevamento intelligente all'avanguardia, ogni dettaglio ha un obiettivo fondamentale: stabilire punti di controllo affidabili e barriere di sicurezza in mezzo a flussi di energia complessi. Una profonda conoscenza dei quadri elettrici rivela che un'alimentazione elettrica continua e stabile non può essere data per scontata; piuttosto, si basa sulla rigorosa progettazione ingegneristica e sulla continua evoluzione tecnologica dietro innumerevoli componenti di tali apparecchiature critiche. In grado di chiudere e interrompere circuiti alla corrente nominale e di resistere a correnti di chiusura di cortocircuito specifiche, queste unità sono spesso abbinate a fusibili per applicazioni specifiche. Gli interblocchi meccanici o elettrici tra loro e gli interruttori automatici sono fondamentali per prevenire errori operativi.
