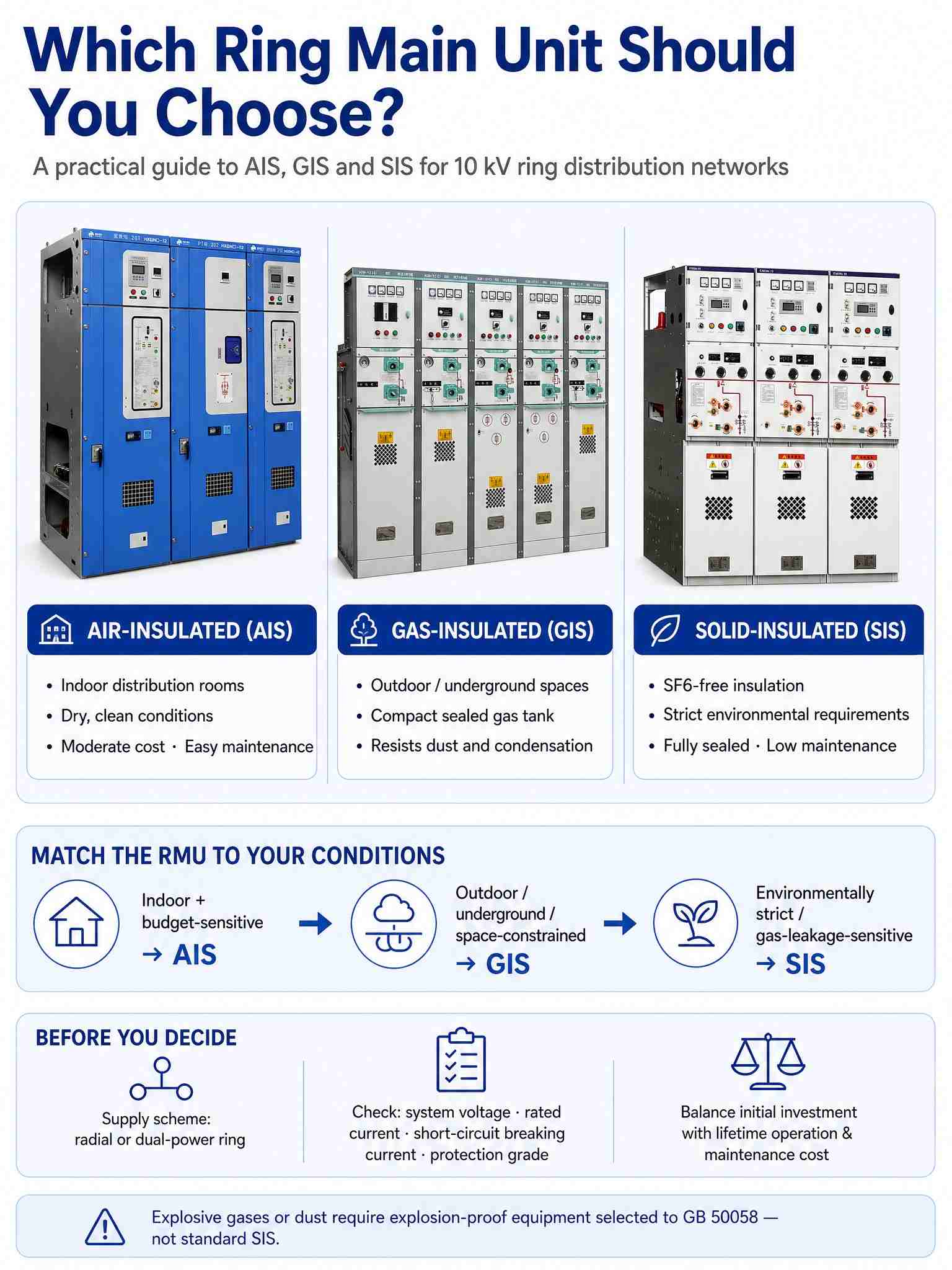

Quale unità principale Ring dovresti scegliere?

Un'unità principale ad anello (RMU) è il quadro principale delle reti di distribuzione ad anello \(10\mathrm{kV}\), ma scegliere quella giusta è tutt'altro che semplice. La risposta dipende meno dal prodotto in sé che dall'ambiente operativo, dallo schema di alimentazione e dalle esigenze funzionali. Questo articolo illustra la decisione di selezione in base al modulo di isolamento, allo scenario applicativo e ai parametri elettrici, in modo da poter abbinare l'RMU giusta al tuo progetto.

Inizia con la forma dell'isolamento: determina l'impronta, l'adattabilità ambientale e il carico di manutenzione.

• Le RMU isolate in aria (AIS) sono adatte alle sale di distribuzione interne con condizioni asciutte, pulite e ben mantenute. Offrono costi moderati, una struttura intuitiva e una facile manutenzione, ma i cabinet sono più grandi e sensibili all'umidità e alla polvere.
• Le RMU (GIS) isolate in gas sono adatte a stazioni di commutazione esterne, gallerie di tubazioni sotterranee, spazi di distribuzione ristretti e progetti fotovoltaici. Il serbatoio del gas sigillato offre dimensioni compatte, ingombro ridotto e forte resistenza alla polvere e alla condensa, a un costo maggiore.
• Le RMU (SIS) a isolamento solido sono adatte a progetti con severi requisiti ambientali (privi di SF6, senza rischi di perdite di gas o di effetto serra), nonché a scenari sensibili alla sicurezza antincendio e alle perdite di gas. I conduttori primari sono incapsulati integralmente in resina epossidica senza riempimento di gas, offrendo un design completamente sigillato e a bassa manutenzione, sebbene con requisiti di lavorazione più elevati.

Nota: per i siti con gas o polveri esplosivi, è necessario utilizzare apparecchiature elettriche antideflagranti selezionate in conformità con GB 50058 (Codice per la progettazione di installazioni elettriche in atmosfere esplosive), anziché RMU standard a isolamento solido.

Quindi abbina lo scenario.

In termini semplici: progetti indoor e sensibili al budget \(\rightarrow\) AIS; siti all'aperto, sotterranei o con spazio limitato \(\rightarrow\) GIS; progetti rigorosi dal punto di vista ambientale o sensibili alle perdite di gas \(\rightarrow\) SIS (per atmosfere realmente esplosive, è richiesta l'attrezzatura antideflagrante conforme a GB 50058). Per le nuove sottostazioni energetiche e le reti di distribuzione intelligenti, le unità isolate in gas con integrazione primaria-secondaria rappresentano sempre più la scelta tradizionale, consentendo il monitoraggio remoto, l'allarme automatico dei guasti e il funzionamento non presidiato.

Verificare lo schema di alimentazione e i parametri elettrici.

Oltre alla forma dell'isolamento, verificare se la rete richiede una semplice alimentazione radiale o un'alimentazione ad anello a doppia alimentazione e controllare i parametri principali: tensione del sistema, corrente nominale, corrente di interruzione di cortocircuito e grado di protezione. Questi devono corrispondere alla configurazione di rete e alla scala di carico; in caso contrario, anche il giusto tipo di isolamento non può garantire un funzionamento sicuro.

Bilancia il primo costo con il costo del ciclo di vita.

Una scelta ragionevole valuta l'investimento iniziale rispetto ai costi di funzionamento e manutenzione a lungo termine. Un'unità più economica che richiede una manutenzione frequente o che non si adatta al suo ambiente può costare molto di più nel corso della sua vita utile. Adatta l'RMU alle tue condizioni, non al prezzo.

Zhejiang Deyan Electric Co., Ltd.è un produttore professionale di apparecchiature per la distribuzione di energia, con sede nella zona di sviluppo economico di Yueqing, Wenzhou, provincia di Zhejiang. Il portafoglio di prodotti dell'azienda comprende quadri isolati in gas, unità principali ad anello, sottostazioni box-type, quadri di alta e bassa tensione e armadi fotovoltaici, ampiamente utilizzati nel rinnovamento della rete urbana, nella distribuzione di energia industriale e nelle nuove centrali elettriche. Essendo una delle linee di prodotti principali dell'azienda, le unità principali ad anello, compresi i tipi isolati in aria e in gas, vengono fornite con progettazione completa dello schema e supporto tecnico, aiutando i clienti a costruire reti di distribuzione ad anello affidabili e conformi. Deyan Electric si impegna a fornire soluzioni energetiche efficienti e affidabili ai clienti di tutto il mondo.
