Interruttore automatico sottovuoto per interni con carrello

Deyan Electric è un fornitore professionale con una ricca esperienza nella produzione di elettrodomestici industriali, specializzato nella ricerca e sviluppo, produzione, vendita e assistenza di elettrodomestici industriali. I suoi prodotti principali includono apparecchiature elettriche come quadri isolati in gas, unità principali ad anello, sottostazioni compatte e quadri ad alta/bassa tensione.
L'interruttore automatico in vuoto per interni con design a carrello (estraibile) per facilitare manutenzione e test. Fornisce una protezione affidabile del circuito grazie alla tecnologia di interruzione del vuoto, alla struttura compatta e al funzionamento flessibile, che lo rendono ideale per i sistemi di distribuzione dell'alimentazione e le applicazioni industriali.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico in vuoto da interno con carrello è un quadro da interno trifase AC 50Hz con tensione nominale di 12kV. È adatto per applicazioni di controllo e protezione in impianti industriali, centrali elettriche, sottostazioni e strutture elettriche ed è ideale per luoghi che richiedono un funzionamento frequente. Dotato di meccanismo operativo e corpo interruttore integrati. L'interruttore automatico in vuoto per interni con carrello può essere progettato come unità di installazione fissa o dotato di un meccanismo push-in dedicato per formare un'unità estraibile. L'interruttore automatico in vuoto per interni con sezione del circuito principale del carrello a mano può incorporare poli con isolamento solido completamente incapsulati per ottenere dimensioni compatte, elevata affidabilità e funzionamento esente da manutenzione. È compatibile con quadri estraibili come KYN28-12(GZS), mentre la versione a montaggio fisso può essere integrata in quadri fissi XGN.

Parametro del prodotto (Specifica)

Numero di serie	Nome		Unità	Dati
1	Tensione nominale		kV	12
2	Tensione operativa massima		KV	12
3	Corrente nominale		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corrente di interruzione nominale di cortocircuito (corrente di stabilità termica nominale - RMS)		KA	20/25	31.5		40
5	Corrente di chiusura nominale di cortocircuito (picco)		KA	50/63	80		100
6	Corrente di tenuta di picco nominale (corrente di stabilità dinamica nominale - picco)		KA	50/63	80		100
7	Corrente di resistenza al cortocircuito nominale 4S		KA	20/25	31.5		20/25
8	Livello di isolamento nominale	Resistenza alla tensione di esercizio (prima e dopo l'interruzione nominale)/1 min Resistenza alla tensione a frequenza di alimentazione	KV	Terra 42 (Interruzione 48)
		Tensione di resistenza (prima e dopo l'interruzione nominale) / Tensione di resistenza all'impulso di fulmine nominale di picco		Terra 75 (interruzione 85)
9	Tempo di stabilità termica nominale		S	4
10	Sequenza operativa nominale			Separato -0.3S - Combinato -180S - Combinato
11	Vita meccanica		Secondo	20000
12	Corrente di interruzione nominale di cortocircuito Numero di interruzioni		Secondo	50
13	Tensione di chiusura nominale del meccanismo operativo (CC)		v	CA、CC 110.220
14	Tensione di apertura nominale del meccanismo operativo (CC)		v	CA、CC 110.220
15	Divario di contatto		mm	11±1
16	Oltrecorsa (lunghezza di compressione della molla di contatto)		mm	3,5±0,5
17	Tempo di rimbalzo trifase in chiusura e apertura		SM	≤2
18	Tempo di rimbalzo del contatto durante la chiusura		SM	≤2
19	Velocità media di intervento		SM	0,9~1,2
	Velocità media di chiusura		SM	0,5-~0,8
20	Orario di apertura	Alla massima tensione operativa	S	≤0,05
21		Alla tensione operativa minima		≤0,08
22	Orario di chiusura		S	0.1
23	Resistenza di ciascuna fase del circuito principale		μΩ	630 ≤50		1250 ≤ 45
24	Spessore di usura cumulativo consentito per contatti mobili e stazionari		mm	3

Caratteristica e applicazione del prodotto

Design del carretto a mano (estrazione).

Interruzione avanzata del vuoto

Maggiore sicurezza con gli interblocchi

Meccanismo di funzionamento a molla

Applicazione versatile

Gamma di applicazione

◇ Sottostazioni secondarie compatte

◇ Piccole imprese industriali e minerarie

◇ Impianti eolici

◇ Hotel, centri commerciali, edifici per uffici, centri commerciali, ecc.

◇ C- Gruppo interruttore carico

◇ Unità di connessione via cavo D-Direct

◇ Unità di connessione via cavo de-direct con interruttore di terra

◇ F- Unità combinata interruttore-fusibile di carico

◇ V- Gruppo interruttore in vuoto

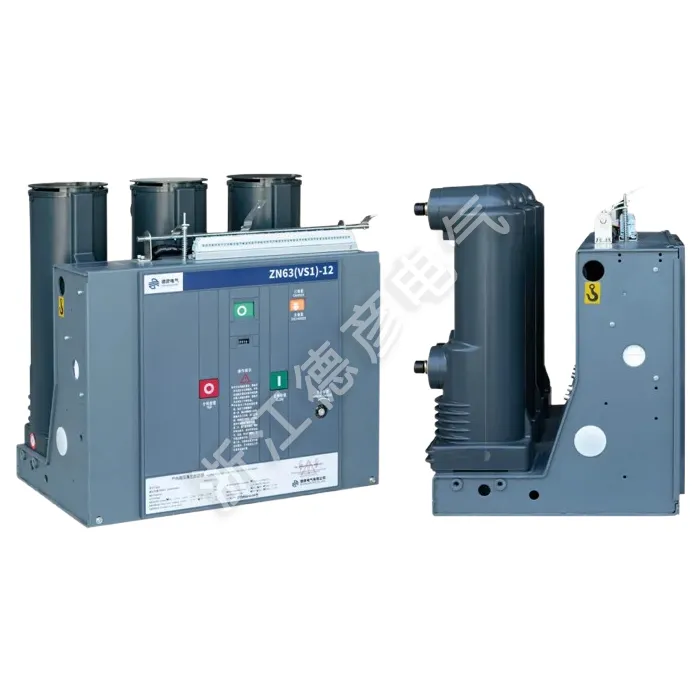

Indoor Vacuum Circuit Breaker With Handcart
