Invertitore sincrono a magnete permanente

Deyan Electric è un fornitore elettrico industriale professionale con ricerca e sviluppo, produzione e assistenza integrati, caratterizzato da un buon vantaggio di prezzo e da un'ampia copertura nei mercati europei e americani. Il suo inverter sincrono a magneti permanenti LNC860E ha un controllo vettoriale avanzato e una qualità stabile. Adatto per l'acquisto in grandi quantità, serve scenari di fascia alta come i centri CNC, offrendo una regolazione precisa e affidabile della velocità del motore.

Invia richiesta

Descrizione del prodotto

Gli inverter sincroni a magneti permanenti della serie LNC860E sono convertitori di frequenza vettoriali ad alte prestazioni per uso generale, utilizzati principalmente per controllare e regolare la velocità e la coppia dei motori sincroni CA trifase. Utilizza un chip DSP a 32 bit e dispone di algoritmi di controllo core integrati come il controllo vettoriale ad anello chiuso, il controllo vettoriale ad anello aperto e il controllo di coppia, consentendo il controllo dell'azionamento di motori sincroni a magneti permanenti con prestazioni e precisione più elevate. Fornisce una coppia elevata a basse velocità, ha buone caratteristiche dinamiche, una capacità di sovraccarico estremamente elevata e supporta varie schede PG. Migliorando al contempo l'affidabilità del prodotto e l'adattabilità ambientale, rafforza anche la progettazione per l'usabilità del cliente e la specializzazione del settore. Con funzioni più ottimizzate, applicazioni più flessibili e prestazioni più stabili, può essere ampiamente utilizzato in scenari applicativi di fascia medio-alta come macchine per lo stampaggio a iniezione, compressori d'aria, servosistemi di potenza medio-alta, centri di lavoro CNC, apparecchiature di sollevamento e apparecchiature tessili. Questo inverter sincrono a magnete permanente viene fornito di serie con una funzione di comunicazione 485 e la potenza di 22 kW e inferiore viene fornita di serie con un'unità di frenatura. Intervallo di potenza: 0,75 kW~400 kW-380 V.

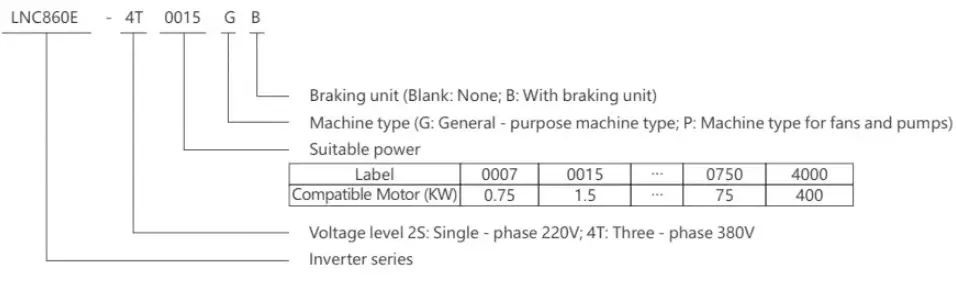

Significato del modello

LNC860E Permanent Magnet Synchronous Inverter

Caratteristiche del prodotto

▲Controllo vettoriale ad anello aperto e ad anello chiuso per motori sincroni a magneti permanenti Supporta vari encoder: incrementale ABZ, incrementale UVW e risolutore
▲ Ampio ingresso di tensione, regolazione automatica della tensione di uscita (AVR), funzionamento continuo in caso di perdita di potenza momentanea, con maggiore adattabilità
▲Supporta vari metodi di impostazione della frequenza: impostazione digitale, impostazione della quantità analogica, impostazione PID, impostazione della comunicazione RS485
▲ Avvio regolare e funzionamento stabile, con funzione di rilevamento della velocità
▲Può condividere il bus DC per risparmiare energia
▲Basso rumore e forte capacità anti-interferenza
▲ Forte capacità di sovraccarico, il 150% della coppia nominale può funzionare per 60 secondi
▲ Algoritmo PID avanzato integrato, con risposta rapida, forte adattabilità e facile debug
▲16 - controllo della velocità a gradini, PLC semplice per ottenere un controllo logico multifunzione come temporizzazione, velocità costante e controllo direzionale
▲ Molteplici funzioni di protezione: sovratensione, sovracorrente, sovraccarico, surriscaldamento, ecc
▲Supporta il display del pannello LCD e il funzionamento in cinese e inglese. Supporta la comunicazione Profibus - DP e MODBUS
▲ Adotta strutturalmente un design del condotto dell'aria indipendente, la ventola può essere smontata liberamente, con buone prestazioni di dissipazione del calore

Istruzioni sulla targhetta

MODELLO:	LNC860E-4T0040GB/4T0055PB
ENERGIA:	4KW9A/5,5K
INGRESSO:	3PH CA 380 V 50 HZ/60 HZ
PRODUZIONE:	3PH CA 0V-380V 0HZ-400HZ
SN:	Codice a barre

Specifiche tecniche

Articolo		Specifica
Caratteristiche di controllo	Frequenza di uscita	0-500Hz
	Frequenza portante	0,8kHz~12kHz. La frequenza portante può essere regolata automaticamente in base alle caratteristiche del carico
	Risoluzione della frequenza di uscita	0,01 Hz
	Modalità di controllo	Controllo vettoriale ad anello aperto (SVC) Controllo V/F Controllo vettoriale ad anello chiuso (FVC)
	Caratteristiche di coppia	Con la compensazione della coppia e la compensazione dello scorrimento, la coppia iniziale può raggiungere il 150% a 0,25 Hz (SVC)
	Precisione del controllo della coppia	±5%(CVF)
	Criterio di intervento per la prevenzione dello stallo	Impostato come percentuale della corrente nominale, compreso tra il 20% e il 250%
	Intervallo di regolazione della velocità	1:100(SVC) 1:1000(FVC)
	Precisione della stabilizzazione della velocità	±0,5%(SVC) ±0,02%(FVC)
	Capacità di sovraccarico	150%della corrente di uscita nominale per un minuto
	Curva V/F	Quattro modalità: lineare; separazione V/f completa multipunto; separazione V/f incompleta
	Curva di accelerazione e decelerazione	Modalità di accelerazione e decelerazione lineare o con curva a S; quattro tempi di accelerazione e decelerazione; intervallo di tempi di accelerazione e decelerazione 0,1 ~ 6500,0 s
	Frenatura CC	Frequenza di frenatura CC. 0,00 Hz ~ frequenza massima. Tempo di frenatura: 0,0 s ~ 36,0 s, valore corrente dell'azione di frenatura: 0,0% ~ 100,0%
	Controllo della corsa	Intervallo di frequenza jog: 0,00 Hz ~ frequenza massima, tempo di accelerazione e decelerazione jog 0,1 s ~ 6500,0 s
	PLC semplice, funzionamento a velocità multi-step	È possibile ottenere un funzionamento fino a 16 velocità tramite il PLC integrato o i terminali di controllo
	PID integrato	Può facilmente realizzare il sistema di controllo a circuito chiuso di controllo del processo
	Regolazione automatica della tensione (AVR)	Quando la tensione della rete cambia, può mantenere automaticamente una tensione di uscita costante
	Funzione di limitazione rapida della corrente	Ridurre al minimo i guasti da sovracorrente e proteggere il normale funzionamento del convertitore di frequenza
Caratteristiche operative	Canale di comando operativo	Tre canali: dati dal pannello operativo, dati dai terminali di controllo, dati dalla porta di comunicazione seriale. Può essere commutato in vari modi
	Sorgente di frequenza	Dieci sorgenti di frequenza: fornite dalla manopola del pannello, fornite dal pannello operativo, fornite dalla tensione analogica, fornite dalla corrente analogica, fornite dalla comunicazione RS485, che può essere commutata in vari modi
	Sorgente di frequenza ausiliaria	Dieci sorgenti di frequenza ausiliaria. Può ottenere in modo flessibile la sintonizzazione fine della frequenza ausiliaria e la sintesi di frequenza
	terminali di ingresso	Sei terminali di ingresso digitale, uno dei quali può essere utilizzato come ingresso a impulsi ad alta velocità. Due canali di ingresso analogici, Al1: intervallo di ingresso 0~+10 V, Al2: intervallo di ingresso 0~+10 V/0-20 mA
	Terminali di uscita	Un terminale di uscita a impulsi ad alta velocità, in grado di emettere un segnale a onda quadra da OkHz~50kHz, che può realizzare l'uscita di quantità fisiche come la frequenza impostata e la frequenza di uscita. Può essere selezionato come tipo a drain aperto Un terminale di uscita digitale Un terminale di uscita a relè Due terminali di uscita analogici: OV~10 V/0-20 mA, che possono indicare l'uscita dei segnali di frequenza di uscita/corrente/tensione/comando di frequenza/velocità di rotazione/fattore di potenza
Visualizzazione e funzionamento della tastiera	Display a LED	È dotato di 8 tasti funzione, un LED a 7 segmenti a 5 cifre e 5 indicatori LED di stato che possono eseguire rotazione in avanti, rotazione inversa, ripristino, arresto, jog, nonché impostazione e visualizzazione dei parametri.
Visualizzazione e funzionamento della tastiera	Funzione di protezione	Rilevamento di cortocircuito del motore all'accensione, protezione da perdita di fase in ingresso e in uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento, protezione da sovraccarico, ecc.
Ambiente	Luogo di applicazione	All'interno, non direttamente esposto alla luce solare, privo di polvere, gas corrosivi, gas infiammabili, nebbia d'olio, vapore acqueo, acqua gocciolante o sale, ecc.
	Altitudine	Meno di 1000 metri
	Umidità ambientale	-10℃~+40℃(Quando la temperatura ambiente è compresa tra 40℃~50℃, è necessaria un'operazione di declassamento)
	Umidità	Meno del 95% di umidità relativa, senza condensa di gocce d'acqua
	Vibrazione	Meno di 5,9 m/s²(0,6 g)
	Temperatura di conservazione	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
