Come il quadro KYN28-12 riceve, distribuisce, controlla, protegge e monitora l'alimentazione

Il quadro elettrico CA estraibile rivestito in metallo KYN28‑12 (armadio di media tensione) è un set completo di apparecchiature principali per la distribuzione di alimentazione interna a 12 kV. Prodotto in conformità agli standard IEC 62271‑200 e GB/T 3906, è ampiamente applicato in sottostazioni, progetti minerari industriali, centrali elettriche fotovoltaiche, rinnovamento della rete elettrica urbana e infrastrutture all'estero. Quindi, come fa il quadro KYN28-12 ad accettare, distribuire energia elettrica e ottenere controllo, protezione e monitoraggio del circuito?

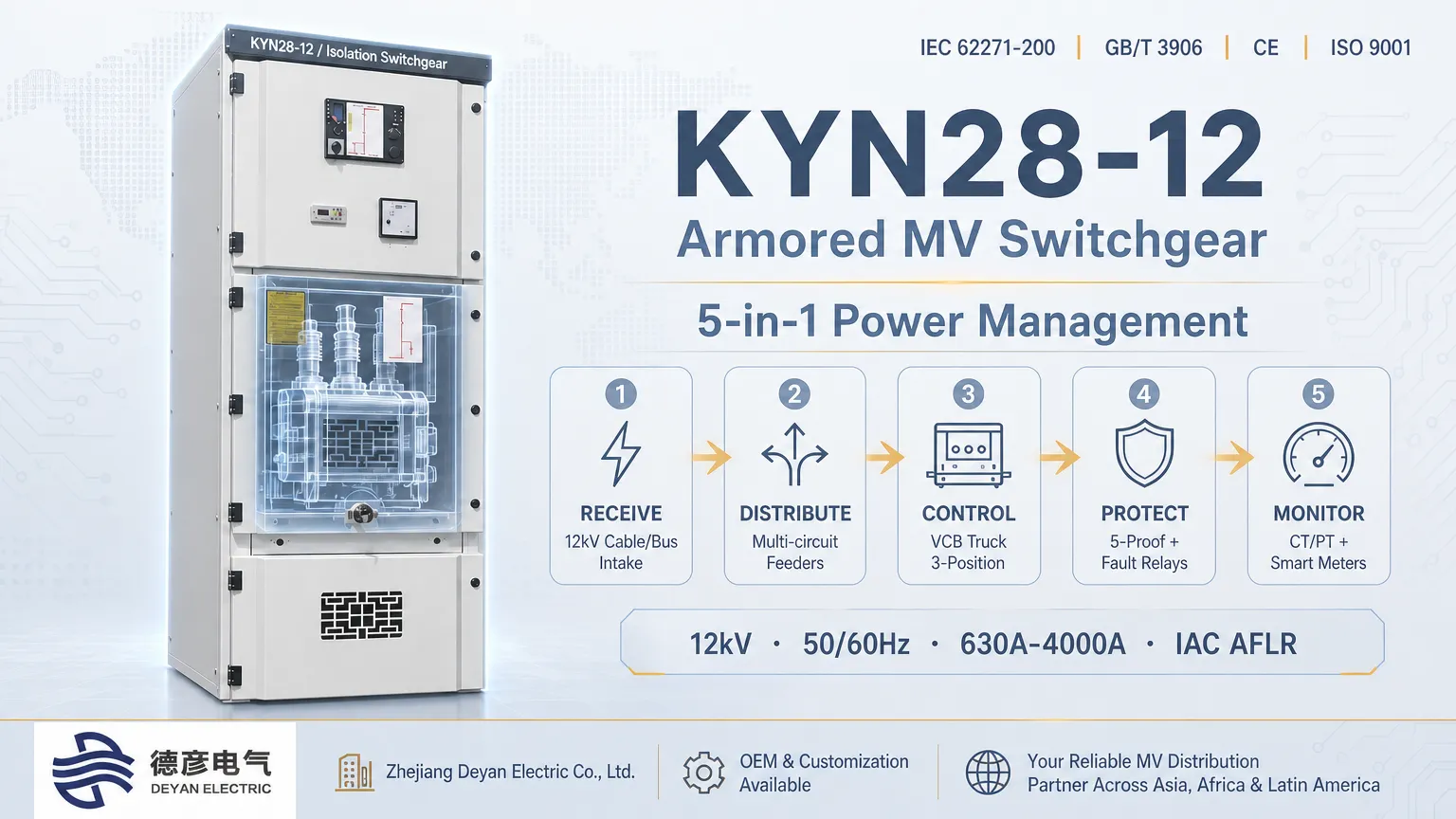

Questo quadro riceve energia ad alta tensione tramite unità di alimentazione in ingresso, distribuisce energia attraverso sistemi di sbarre collettrici, controlla i circuiti mediante carrelli con interruttori automatici in vuoto, implementa la protezione dai guasti con relè basati su microprocessore ed effettua il monitoraggio operativo utilizzando TA, PT e strumenti secondari. Integrando queste cinque funzioni chiave, funge da hub critico per i sistemi di distribuzione dell'energia da 10‑12 kV.Zhejiang Deyan Electric Co., Ltd.si trova a Leqing, Wenzhou, Zhejiang. È specializzata nella ricerca e sviluppo, produzione ed esportazione di set completi di apparecchiature di distribuzione ad alta e bassa tensione. È in grado di fornire soluzioni complete di quadri KYN28-12 standardizzati e personalizzati, con prodotti adatti alle condizioni di progetto in più paesi d'oltremare in Asia, Africa, America Latina, Medio Oriente e altre regioni.

1. Ricezione dell'alimentazione: ingresso per l'alimentazione ad alta tensione

La ricezione dell'energia è completata principalmente dall'armadio di alimentazione in entrata. L'energia ad alta tensione da 12 kV proveniente dalle sottostazioni o dai trasformatori a monte viene immessa nel compartimento cavi dell'armadio di alimentazione in ingresso tramite cavi o condotti sbarre, quindi collegata alle sbarre principali all'interno del compartimento sbarre.

Adottando una struttura a compartimenti metallici, la cella sbarre, la cella interruttore, la cella cavi e la cella strumenti secondari sono separate da barriere metalliche. Ciò riduce i rischi di arco elettrico e garantisce un'alimentazione ad alta tensione sicura e stabile. I quadri KYN28‑12 prodotti da Zhejiang Deyan Electric sono compatibili con le reti elettriche a 50 Hz/60 Hz e supportano varie specifiche di corrente nominale. È disponibile la personalizzazione per ambienti ad alta quota, alta temperatura e polverosi per adattarsi alle condizioni operative della rete nel sud-est asiatico, Africa, America Latina e altri paesi d'oltremare.

2. Distribuzione dell'energia: fornitura di energia a più circuiti di carico

Dopo che l'alimentazione raggiunge le sbarre collettrici principali, la distribuzione dell'energia viene realizzata tramite armadi di alimentazione in uscita, armadi accoppiatori bus e armadi di misurazione PT. Le sbarre principali deviano l'energia elettrica ai singoli circuiti in uscita per i carichi a valle come trasformatori di distribuzione, motori ad alta tensione, dispositivi fotovoltaici collegati alla rete e attrezzature minerarie.

Sono supportate le configurazioni a sbarra singola e a sbarra singola sezionata. È possibile aggiungere ulteriori armadi di alimentazione in uscita per espandere la capacità di parchi industriali, miniere e centrali elettriche di nuova energia, consentendo un'allocazione razionale dell'energia e una migliore affidabilità dell'alimentazione. Zhejiang Deyan Electric è in grado di completare la progettazione di soluzioni di armadietti completi, l'assemblaggio e test di fabbrica completi in conformità con gli schemi unifilari dei clienti, in modo da ridurre la pressione della messa in servizio in loco per progetti all'estero.

3. Controllo del circuito: commutazione del circuito tramite carrello interruttore

Il carrello dell'interruttore sottovuoto è il componente di controllo principale di KYN28‑12. Ha tre posizioni:

• Posizione di servizio: Circuito primario chiuso per alimentazione normale;
• Posizione di prova: Circuito primario isolato mentre i circuiti di controllo secondari rimangono eccitati per il debug senza alta tensione;
• Posizione rimossa: Carrello completamente estratto per un completo isolamento galvanico per facilitare la manutenzione e la sostituzione.

Per la commutazione del circuito e il trasferimento del carico sono disponibili sia il funzionamento manuale locale che la chiusura/scatto elettrico a distanza. Un sistema di interblocco meccanico completo con "cinque prevenzioni" previene operazioni errate quali l'inserimento/ritiro del carrello sotto carico o l'apertura delle porte su compartimenti sotto tensione, eliminando i rischi per la sicurezza causati da errori dell'operatore. Deyan Electric effettua una verifica completa degli interblocchi meccanici prima della consegna in fabbrica per garantire un funzionamento sicuro e affidabile in loco.

4. Protezione del circuito: mitigazione dei guasti multilivello per l'isolamento del circuito dei guasti

Interblocchi meccanici e sistemi di controllo intelligenti si coordinano con gli interruttori automatici in vuoto per gestire i comuni guasti di distribuzione tra cui cortocircuito, sovraccarico, guasto a terra e tensione anomala:

• Protezione istantanea da cortocircuito: Interviene in pochi millisecondi in caso di cortocircuito per isolare i circuiti difettosi e limitare la propagazione del guasto;
• Protezione da sovraccarico: intervento ritardato in caso di sovraccarico prolungato per evitare danni da surriscaldamento a cavi e apparecchiature;
• Protezione dai guasti a terra: Rileva guasti a terra monofase e attiva interventi o allarmi contro rischi di dispersione;
• Protezione da sovratensione/sottotensione: monitora la tensione delle sbarre tramite PT e interrompe l'alimentazione quando la tensione supera le soglie, adatto per reti estere con gravi fluttuazioni di tensione.

Il design compartimentato rivestito in metallo confina gli archi interni all'interno di un singolo compartimento, impedendo che i guasti in un singolo punto si diffondano all'intera sbarra collettrice e mantenendo l'alimentazione elettrica per i circuiti integri. I principali relè di protezione nazionali e internazionali possono essere configurati per soddisfare le specifiche tecniche di diversi paesi.

5. Monitoraggio del circuito: acquisizione dati in tempo reale per funzionamento e manutenzione intelligenti

Il monitoraggio del circuito è implementato in modo cooperativo da trasformatori di corrente (CT), trasformatori di tensione (PT), contatori intelligenti, indicatori di linea sotto tensione e unità di protezione. I TA raccolgono la corrente del circuito mentre i PT acquisiscono la tensione della sbarra collettrice. I dati operativi vengono trasmessi a strumenti secondari e dispositivi di protezione. Gli operatori possono leggere parametri in tempo reale tra cui tensione, corrente, potenza e stato dell'interruttore; il sistema registra gli eventi di guasto ed emette segnali di allarme. Gli indicatori della linea sotto tensione forniscono chiari avvisi visivi dei compartimenti ad alta tensione sotto tensione. Alcune configurazioni supportano la connessione SCADA per l'accesso remoto ai dati e il monitoraggio dello stato, riducendo il carico di lavoro O&M in loco per i progetti all'estero. Deyan Electric può fornire diagrammi schematici secondari completi e disegni elettrici come documenti di supporto per facilitare il coordinamento della costruzione per gli ingegneri EPC all'estero.

6. Vantaggi per i progetti di commercio estero

• Adattabilità ambientale: Intervallo di temperatura operativa standard: -15 ℃ ~ +40 ℃; design personalizzati declassati per ambienti ad alta quota, ad alta temperatura, umidi e polverosi.
• Conformità e certificazione: Prodotto secondo gli standard internazionali IEC 62271. CE, ISO 9001 e altri certificati sono disponibili per l'accettazione del progetto e lo sdoganamento.
• Costruzione modulare: Armadio assemblato in lamiera di acciaio zincato e alluminio lavorato a CNC. Installazione semplice; i carrelli modulari facilitano la sostituzione dei pezzi di ricambio e riducono i costi di manutenzione.
• Servizio unico: L'ambito di applicazione copre la progettazione della soluzione, la produzione, i test di fabbrica, l'imballaggio idoneo alla navigazione marittima e la consegna della documentazione tecnica. È supportata la personalizzazione OEM/ODM. La classe di protezione, la configurazione del circuito e la frequenza 50 Hz/60 Hz possono essere personalizzate in base alle esigenze.

Riepilogo

Il quadro KYN28‑12 riceve energia elettrica tramite unità di alimentazione in ingresso e distribuisce energia attraverso sistemi di sbarre collettrici. I carrelli con interruttori automatici in vuoto eseguono il controllo del circuito; i relè di protezione basati su microprocessore realizzano la protezione dai guasti; TA, PT e componenti intelligenti secondari consentono il monitoraggio del circuito. Il coordinamento di queste cinque funzioni garantisce il funzionamento sicuro e affidabile dei sistemi di distribuzione dell'energia da 12 kV. In qualità di produttore di apparecchiature originali,Zhejiang Deyan Electric Co., Ltd.è in grado di fornire agli EPC e agli appaltatori di ingegneria all'estero servizi completi di personalizzazione e fornitura di quadri KYN28-12, fungendo da partner affidabile per progetti di distribuzione di media tensione all'estero.
