Guida alla scelta del quadro elettrico

In sostanza, scegliendo il tipo diquadriè un processo decisionale che va dalla "definizione dei requisiti" alla "corrispondenza dei parametri". Per rendere più chiaro il processo di selezione, l’ho suddiviso in otto dimensioni chiave. Puoi usarlo come una lista di controllo, confrontando ogni elemento con la tua situazione reale.

Tre dimensioni principali per la scelta del quadro

Dimensione di selezione

Considerazioni chiave

Guida alla selezione

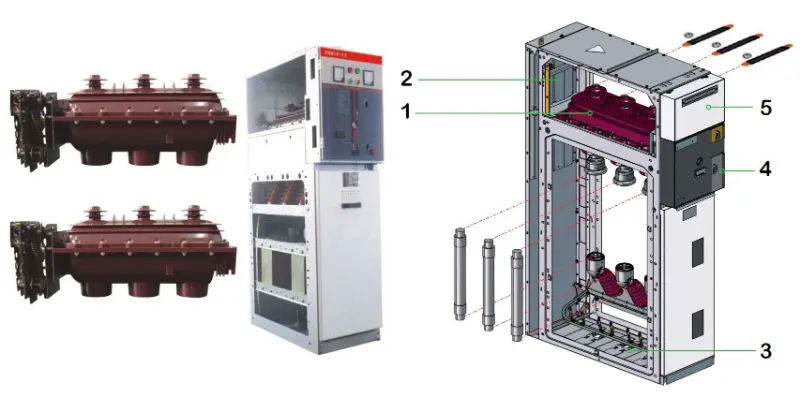

1. Livello di tensione

Determinare se si tratta di un sistema ad alta tensione (ad esempio, 10 kV, come linea di ingresso/lato primario del trasformatore) o di un sistema a bassa tensione (ad esempio, 380 V/220 V, come linea di uscita/distribuzione terminale).

Questa è la divisione più fondamentale, che determina direttamente il livello di isolamento dell'apparecchiatura e i componenti interni.

2. Ambiente di installazione

Valutare se è per installazione interna o esterna e se sono presenti requisiti speciali come impermeabilità (classificazione IP), resistenza all'umidità, resistenza alla corrosione o protezione contro le esplosioni.  L'uso all'aperto richiede elevati gradi di protezione dall'ingresso (ad esempio, IP54 o superiore) e involucri in acciaio inossidabile; gli ambienti umidi/corrosivi richiedono apparecchiature completamente chiuse o trattamenti di rivestimento speciali.

3. Scopo funzionale

Definire chiaramente lo scopo principale: illuminazione, alimentazione (ad esempio, controllo motore), distribuzione dell'energia, correzione del fattore di potenza (banco di condensatori) o misurazione. Le scatole di distribuzione dell'illuminazione hanno carichi ridotti e possono essere montate a parete; le scatole di distribuzione dell'alimentazione hanno carichi elevati, sono spesso a pavimento e spesso richiedono unità di controllo del motore.

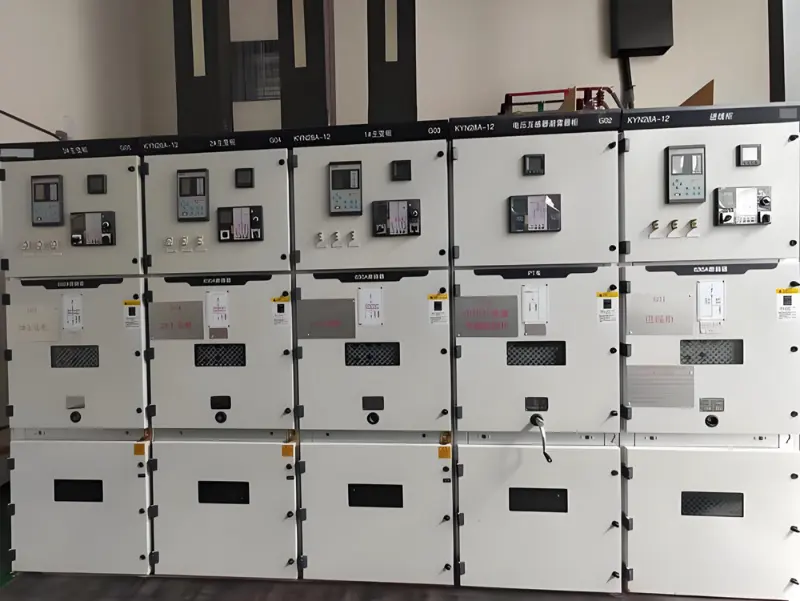

4. Forma strutturale

Scegli tra tipo fisso (ad esempio GGD, economico) o tipo estraibile (ad esempio GCK/GCS/MNS, facile manutenzione, alta affidabilità). Il tipo fisso è adatto a situazioni con carichi dispersi, pochi circuiti e budget limitati.

Il tipo estraibile è adatto a situazioni con carichi concentrati, molti circuiti e requisiti di elevata affidabilità dell'alimentazione (ad esempio, data center, industria petrolchimica).

5. Parametri elettrici

Verificare la tensione nominale, la frequenza e la corrente calcolata del sistema. Ancora più importante, garantire la conformità ai requisiti di stabilità dinamica e termica in condizioni di cortocircuito. Il potere di interruzione dell'interruttore deve essere maggiore della corrente massima di cortocircuito nel punto di installazione.  La corrispondenza dei parametri è fondamentale per un funzionamento sicuro. Deve basarsi su calcoli rigorosi e non solo sull’esperienza o sulla stima.                6. Progetto Natura

Si tratta di un progetto di nuova costruzione, di ristrutturazione o di ampliamento della capacità?

Per le nuove costruzioni, dare la priorità a nuovi prodotti di alta qualità e altamente affidabili. In caso di ristrutturazione/espansione, fare riferimento al tipo di armadio esistente per una più semplice integrazione del sistema.

7. Spazio di installazione

Misurare la lunghezza, la larghezza e l'altezza del locale elettrico, in particolare la larghezza dei corridoi operativi davanti e dietro gli armadi.

La disponibilità di spazio limita direttamente le dimensioni e la disposizione dell'armadio. Ad esempio, la larghezza del corridoio posteriore deve soddisfare i requisiti di manutenzione e le file di armadi più lunghe di 6 m richiedono due punti di uscita.

8. Manutenzione e gestione  Considerare il livello di competenza tecnica del personale operativo e i requisiti per la comodità della manutenzione.

Gli armadi estraibili offrono una buona intercambiabilità delle unità; durante la manutenzione è possibile estrarre l'unità guasta per ripristinare rapidamente l'alimentazione, ma il costo è più elevato.

Modelli comuni di quadri e scenari applicabili

Dopo aver compreso le dimensioni principali, esaminiamo diversi tipi comuni diquadri a bassa tensionesul mercato. Ciò ti aiuterà a soddisfare i tuoi requisiti astratti con prodotti specifici.

Serie di modelli  Tipo di struttura  Caratteristiche principali

Scenari tipici applicabili

:-----------  :-------------  :--------------------------------------------------------------

GGD  Fisso Circuiti economici e pratici, semplici, ma richiedono un'interruzione di corrente per la manutenzione.

Imprese industriali e minerarie, cantieri edili con sensibilità ai costi, meno circuiti e bassi requisiti di continuità dell'alimentazione elettrica.

GCK       Estrazione

Composto da unità Motor Control Center (MCC). I circuiti isolati offrono buona sicurezza e affidabilità. Offre un buon rapporto qualità-prezzo.

Sistemi di alimentazione, imprese industriali e minerarie, grattacieli che richiedono conversione, distribuzione e controllo di motori di potenza. Attualmente un tipo ampiamente utilizzato.

GCS       Estraibile

Design migliorato basato su GCK, struttura flessibile, buona intercambiabilità delle cassettiere. Le prime versioni avevano livelli di protezione relativamente più bassi.  Sistemi di distribuzione in grandi centrali elettriche, impianti petrolchimici, ecc., che richiedono elevati livelli di automazione e capacità di interfaccia con i computer.

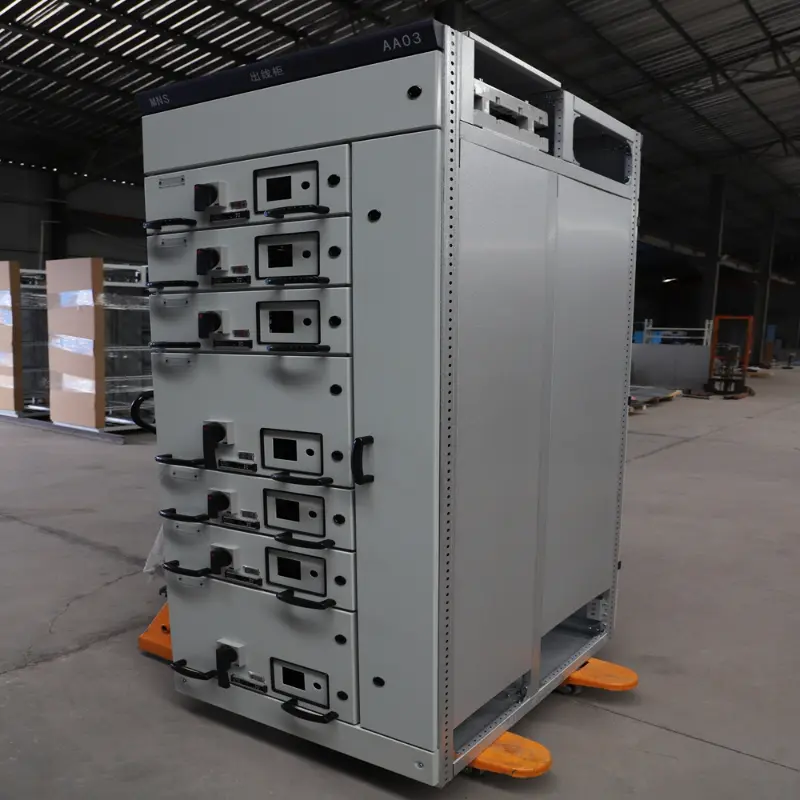

MNS       Estrazione

Design compatto, struttura modulare, ottima fattura, alto livello di protezione, prestazioni superiori, ma costo relativamente più alto (circa il doppio di quello di GCS).  Situazioni con requisiti estremamente elevati di affidabilità dell'alimentazione, sicurezza e utilizzo dello spazio, come data center di grandi dimensioni, hotel di lusso e officine di produzione di precisione.

> In breve, da GGD a MNS, può essere visto come una progressione sia in termini di prestazioni che di costi. Per la maggior parte dei progetti convenzionali, GCK è spesso una scelta prudente che bilancia economia e affidabilità.
